CRANKSHAFT REAR OIL SEAL

Mpi

5

REPAIR

CRANKSHAFT REAR OIL SEAL

Service repair no - 12.21.20

Remove

1. Remove gearbox.
2. Remove clutch assembly.
3. Remove flywheel.
4. Drain engine oil.
5. Fit sump plug, replacing sealing washer if

damaged and tighten to the correct torque.

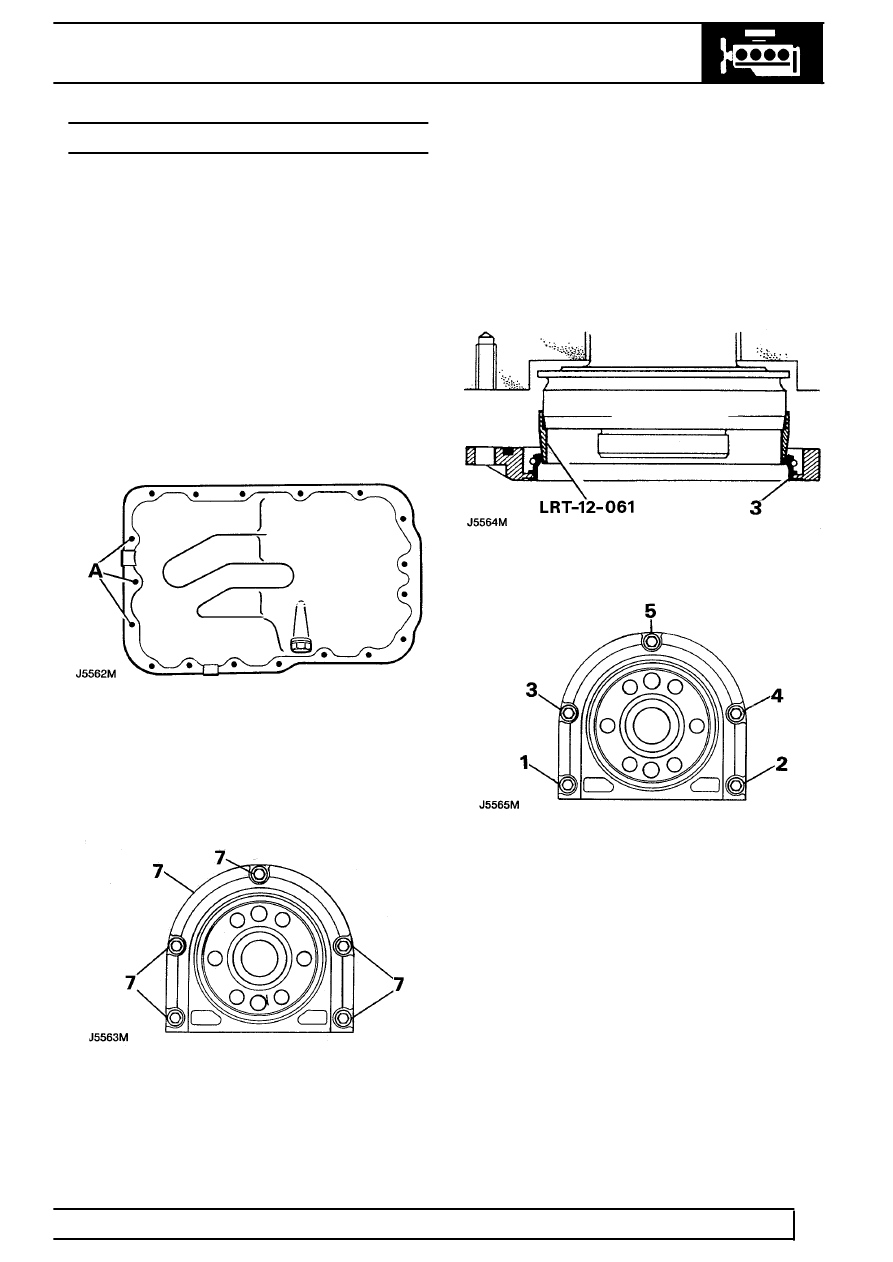

6. Loosen 15 sump bolts by approximately 3 turns,

allowing sump to drop away from rear oil seal
housing. Do not loosen 3 bolts A around oil
pump housing.

7. Remove bolts securing oil seal housing, remove

seal and housing assembly.

Refit

1. Clean seal seating area of block and accessible

area of sump gasket. Sump gasket must be
replaced if damaged.

2. Lubricate oil seal sealing surfaces with engine

oil.

3. Fit tool LRT-12-061 over crankshaft boss and fit

oil seal and housing assembly.

4. Remove tool.

5. Fit and tighten seal housing bolts to correct

torque in sequence shown.

10Nm

6. Tighten sump bolts to correct torque and in the

correct sequence.

See Engine Sump Gasket

7. Fit flywheel.
8. Fit clutch assembly.
9. Fit gearbox.
