87 - NAVIGATION SYSTEM (page 2 of 5)

NAVIGATION SYSTEM

5

REPAIR

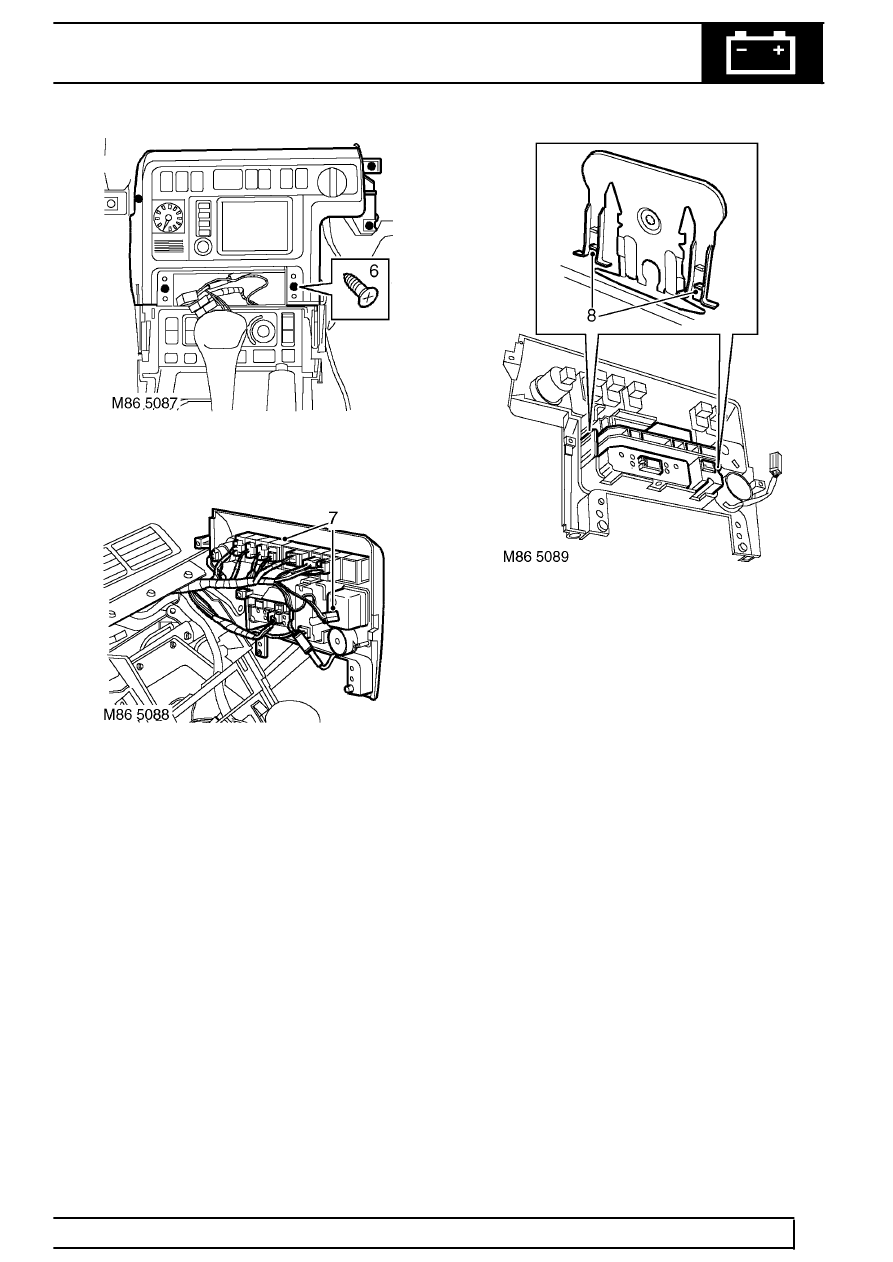

6. Remove 5 screws securing switch pack to centre

console.

7. Move switch pack forward, disconnect 1 lucar

and 11 multiplugs from switch pack and remove
switch pack.

8. Release 4 clips securing satellite navigation

display unit to switch pack and remove display
unit.

Refit

9. Fit satellite navigation display unit to switch pack

and secure clips.

10. Position switch pack to centre console and

connect lucar and multiplugs.

11. Fit switch pack to centre console and secure

with screws.

12. Fit side panels to centre console and secure

clips and screws.

13. Fit electric window switch pack to centre console

and secure with screws.

14. Fit instrument binnacle.

See INSTRUMENTS,

Repair.

15. Fit radio.

See ELECTRICAL, Repair.
