TAIL LAMP

ELECTRICAL

41

REPAIR

HIGH LEVEL STOP LAMP

Service repair no - 86.41.32

NOTE: An access panel is provided in the
upper tailgate trim panel to allow bulb
replacement.

Remove

1. Remove lower trim panel assembly from upper

tailgate.

2. Remove rubber finisher from panel assembly.
3. Release 6 lugs securing halves of trim panel

assembly.

4. Separate finisher halves.
5. Remove 4 screws securing stop lamp assembly

to upper trim half.

6. Remove stop lamp assembly.

Refit

7. Position stop lamp assembly and secure with

screws.

8. Fit rubber finisher to upper trim half.
9. Fit trim halves together and engage lugs.

10. Fit lower trim panel assembly to upper tailgate.

TAIL LAMP

Service repair no - 86.40.70

Remove

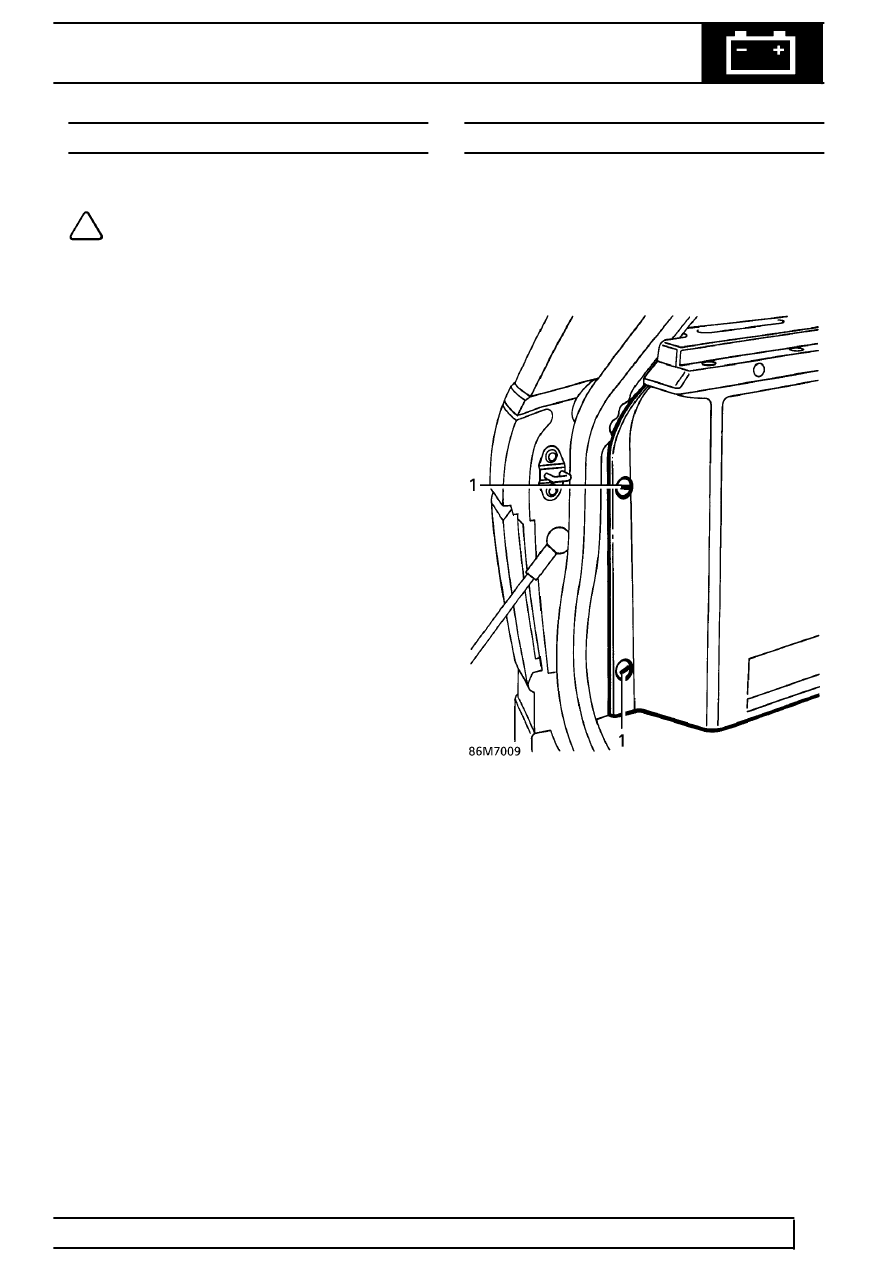

1. Release 2 studs securing rear speaker resonator

cover. Release cover.

2. Remove tail lamp access cover.
