SUBWOOFER UNIT

ELECTRICAL

25

REPAIR

SUBWOOFER UNIT

Service repair no - 86.50.51 - Assembly
Service repair no - 86.50.92 - Speaker
Service repair no - 86.50.52 - Amplifier

Remove

1. Remove subwoofer assembly.

See CHASSIS

AND BODY, Repair.

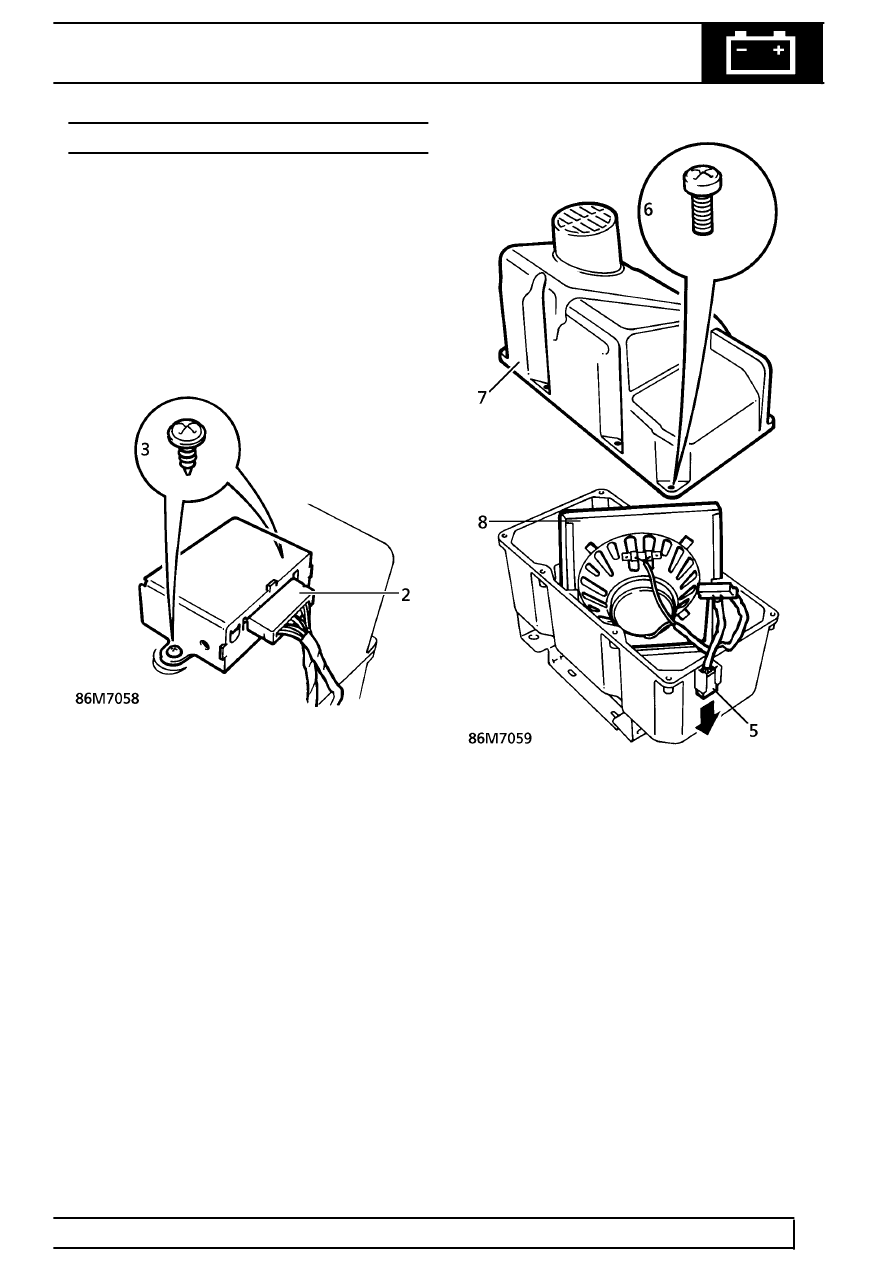

Amplifier

2. Disconnect multiplug from amplifier.

3. Remove 2 screws securing amplifier to

subwoofer box.

4. Remove amplifier.

Speaker

5. Release multiplug from casing.

6. Remove 8 screws securing subwoofer unit

halves.

7. Remove upper half of unit.
8. Remove speaker.

Refit

9. Reverse removal procedure.

10. Check condition of all foam seals before

assembly.

11. Seal speaker harness to subwoofer unit using

black RTV silicone or similar sealant.
