STARTER MOTOR - DIESEL

86

ELECTRICAL

NEW RANGE ROVER

10

REPAIR

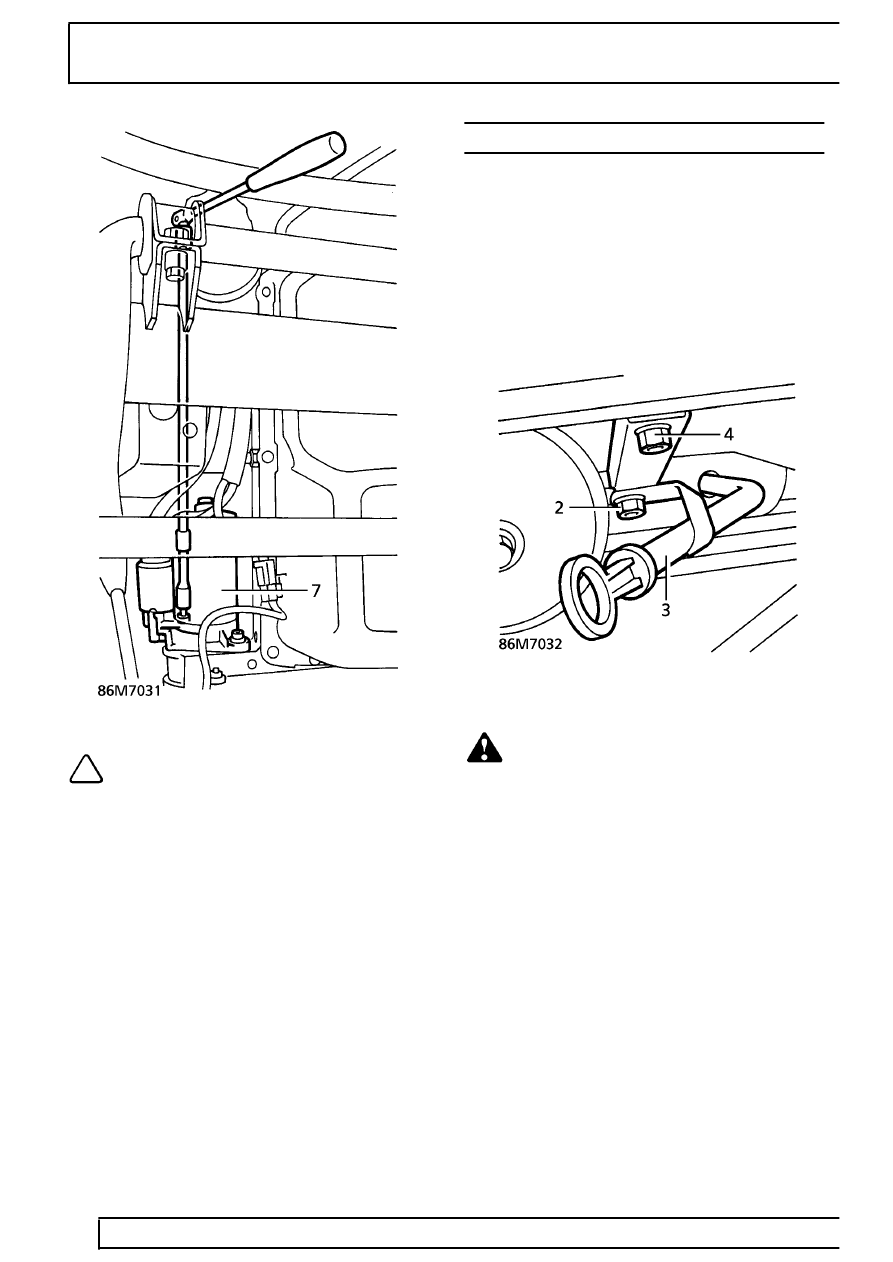

NOTE: Use extensions as illustrated to
gain access to top bolt.

7. Remove starter motor.

Refit

8. Clean mating faces of starter motor and engine.
9. Fit starter motor to engine.

10. Fit bolts securing starter motor to engine and

tighten to

45 Nm. (33 lbf.ft)

11. Connect Lucar to starter solenoid.
12. Connect cables to starter solenoid and secure

with nut.

13. Fit gearbox RH acoustic cover.

See CHASSIS

AND BODY, Repair.

14. Remove stand(s) and lower vehicle.

STARTER MOTOR - DIESEL

Service repair no - 86.60.01

Remove

1. Disconnect battery negative lead.
2. Remove nut and bolt securing dipstick tube.
3. Remove dipstick/tube assembly from sump.

Collect ’O’ ring and discard.

4. Remove nut and bolt securing rear support stay

to inlet manifold. Remove stay.

5. Raise the vehicle.

WARNING: Support on safety stands.

6. Remove nuts securing wires to starter solenoid

terminals. Disconnect wires.

7. Slacken lower bolt securing clutch fluid pipe

bracket to engine.

8. With assistance remove nuts and bolts securing

starter motor.

9. Move fluid pipe bracket clear, release starter

motor from dowel. Remove starter motor.
