RADIO

ELECTRICAL

37

REPAIR

10. Release control arms.
11. Remove 4 bolts securing window lift panel.
12. Remove panel.

Disassemble

13. Release door latch remote cable from panel clip.
14. Remove 2 screws securing door latch remote.

Release remote.

15. Release sill locking button rod from 2 clips.
16. Remove sill button bellcrank securing screw.
17. Remove 2 studs securing door latch.
18. Position latch remote and sill button assembly

aside.

19. Remove 3 plastic clips and 2 plastic nuts from

panel.

Assemble

20. Fit 3 plastic clips and 2 plastic nuts to panel.
21. Position latch remote and sill button assembly.
22. Align sill button bellcrank. Secure with screw.
23. Secure sill button link to panel clips.
24. Position door latch remote. Secure with screws.
25. Secure door latch remote cable to panel clip.
26. Align latch. Secure with studs.

Refit

27. Apply grease to channels and control arms.

See

LUBRICANTS, FLUIDS AND CAPACITIES,
Information.

28. Reverse removal procedure.

RADIO

Service repair no - 86.50.03

Remove

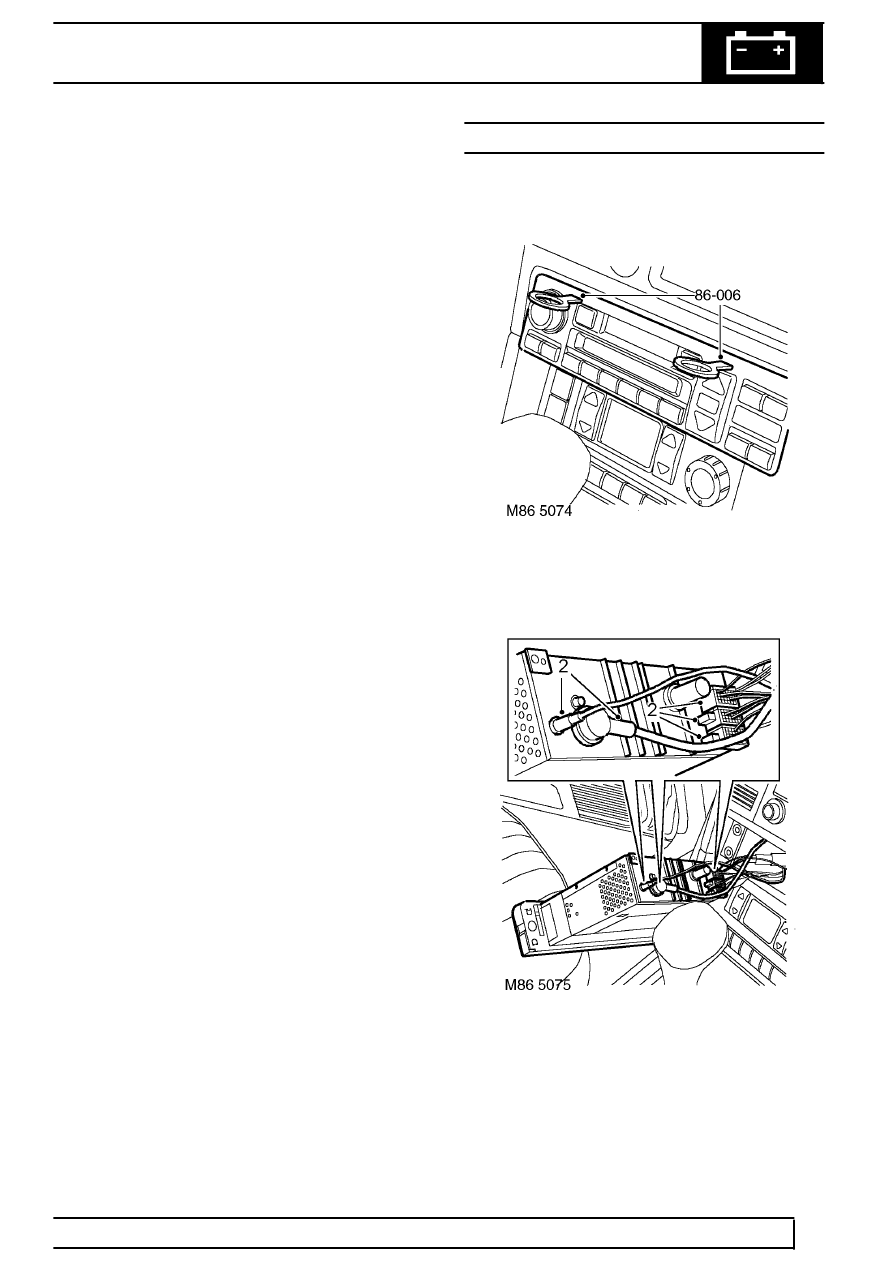

1. Using tool 86-006 release radio from centre

console.

2. Disconnect 3 multiplugs and 2 aerial

connections from radio and remove radio.

Refit

3. Position radio to centre console and connect 3

multiplugs and 2 aerial connections.
