WIPER MOTOR AND LINKAGE (page 2 of 2)

WIPERS AND WASHERS

3

REPAIR

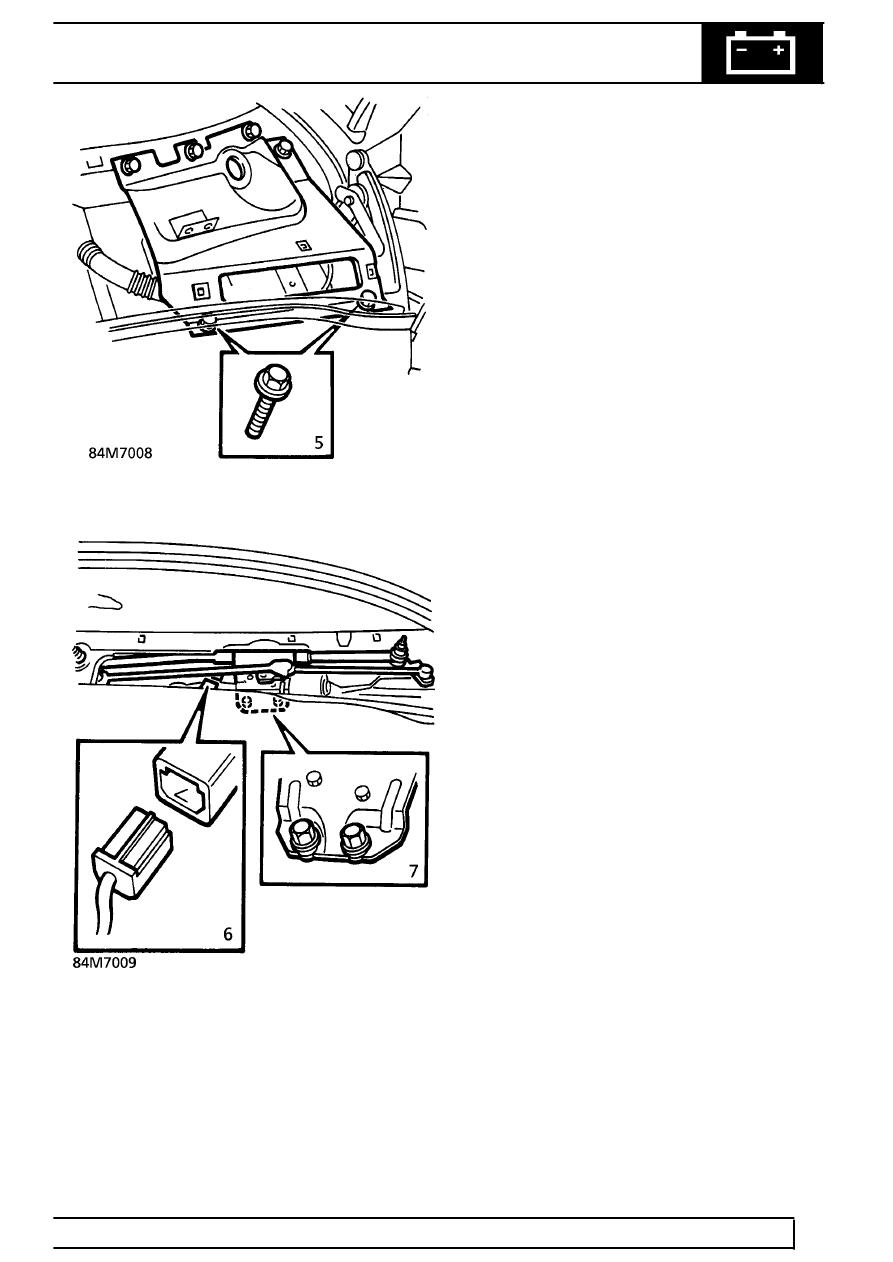

6. Disconnect multiplug from wiper motor.

7. Remove 2 bolts securing wiper motor to scuttle.

Remove wiper motor/linkage assembly.

Refit

8. Position wiper motor/linkage assembly. Fit bolts

loosely securing motor to scuttle panel.

9. Position scuttle side panel. Secure with bolts.

10. Connect screen heater multiplug. Secure

multiplug clip to scuttle panel.

11. Secure wiper spindle housings to scuttle with

nuts and flat washers. Tighten to

11 Nm

(8 lbf.ft)

12. Tighten motor securing bolts to

7 Nm (5 lbf.ft)

13. Connect multiplug to wiper motor.
14. Fit covers over wiper spindles.
15. Fit air intake plenum.

See HEATING AND

VENTILATION, Repair.
