REFRIGERANT RECOVERY, RECYCLING AND RECHARGING

AIR CONDITIONING

3

ADJUSTMENT

Rapid refrigerant discharge
When the air conditioning system is involved in
accident damage and the circuit is punctured, the
refrigerant is discharged rapidly. The rapid discharge
of refrigerant will also result in the loss of most of the
oil from the system. The compressor must be
removed and all the remaining oil in the compressor
drained and refilled as follows:

1. Gravity drain all the oil, assist by rotating the

clutch plate (not the pulley).

2. Refill the compressor with the following amount

of new refrigerant oil:
V8 up to 99MY

100 cm

3

.......................................

V8 from 99MY

130 cm

3

.......................................

Diesel

90 cm

3

......................................................

3. Plug the inlet and outlet ports.

Servicing Equipment

The following equipment is required for full servicing
of the air conditioning system.

Recovery, recycling and charging station
Leak detector
Thermometer +20

°

C to -60

°

C

Safety goggles and gloves

REFRIGERANT RECOVERY, RECYCLING AND
RECHARGING

Service repair no - 82.30.02

Refrigerant recovery

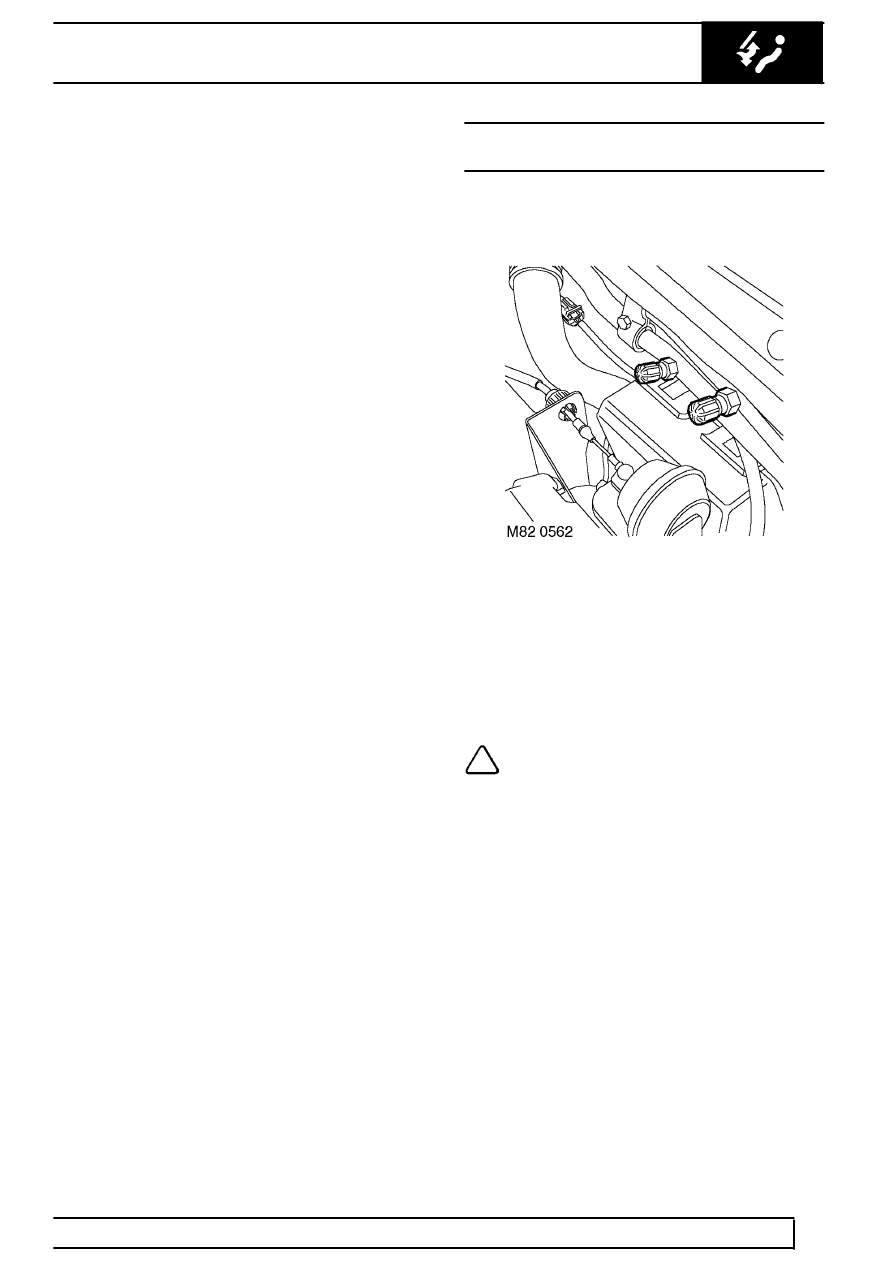

1. Remove dust caps from high and low pressure

connectors.

2. Connect high and low pressure hoses to

appropriate connections.

3. Open valves on connectors.
4. Turn valves on refrigerant station to correct

positions.

NOTE: Operate the refrigerant station in
accordance with the manufacturers
instructions.

5. Turn Process switch to correct position.
6. Turn Main switch to ’ON’.
7. Allow station to recover refrigerant from system.
