PIPE - HEATER - FEED

80

HEATING AND VENTILATION

NEW RANGE ROVER

12

REPAIR

POLLEN FILTER

Service repair no - 80.15.42

Remove

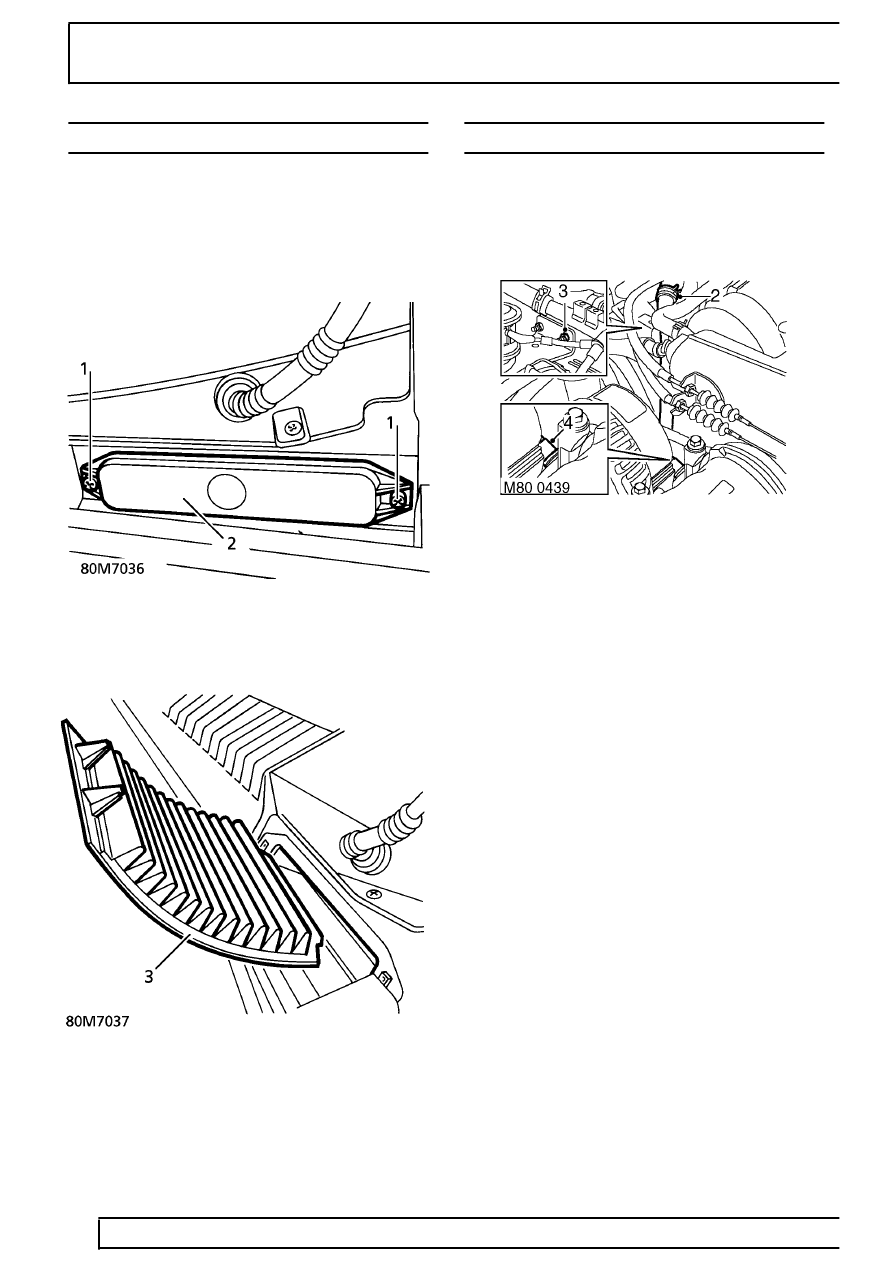

1. Remove 2 screws securing each pollen filter

cover.

2. Remove pollen filter covers.
3. Remove pollen filters.

Refit

4. Reverse removal procedure.

PIPE - HEATER - FEED

Service repair no - 80.25.07

Remove

1. Remove heater return pipe.

See this section.

2. Release clip securing heater feed hose to heater

feed pipe and disconnect hose from pipe.

3. Remove nut securing heater feed pipe to plenum

chamber.

4. Press quick release connector and release

heater feed pipe from plenum chamber.

5. Remove and discard ’O’ ring from pipe.

Refit

6. Fit new ’O’ ring to heater feed pipe and lubricate

with castor oil.

7. Secure heater feed pipe to plenum chamber.
8. Fit and tighten nut securing heater feed pipe to

plenum chamber.

9. Connect heater feed hose to heater feed pipe

and secure with clip.

10. Fit heater return pipe.

See this section.
