HEATER UNIT

80

HEATING AND VENTILATION

NEW RANGE ROVER

2

REPAIR

HEATER UNIT

Service repair no - 80.20.01 - Heater Only
Service repair no - 80.20.01/20 - With Air
Conditioning

Remove

1. Remove fascia.

See CHASSIS AND BODY,

Repair.

2. With fascia supported on 50mm deep wooden

blocks, remove screws securing face level vent
ducts to either side of fascia.

3. Slide inserts in face level vent ducts away from

heater unit.

4. Remove passenger side blower duct.

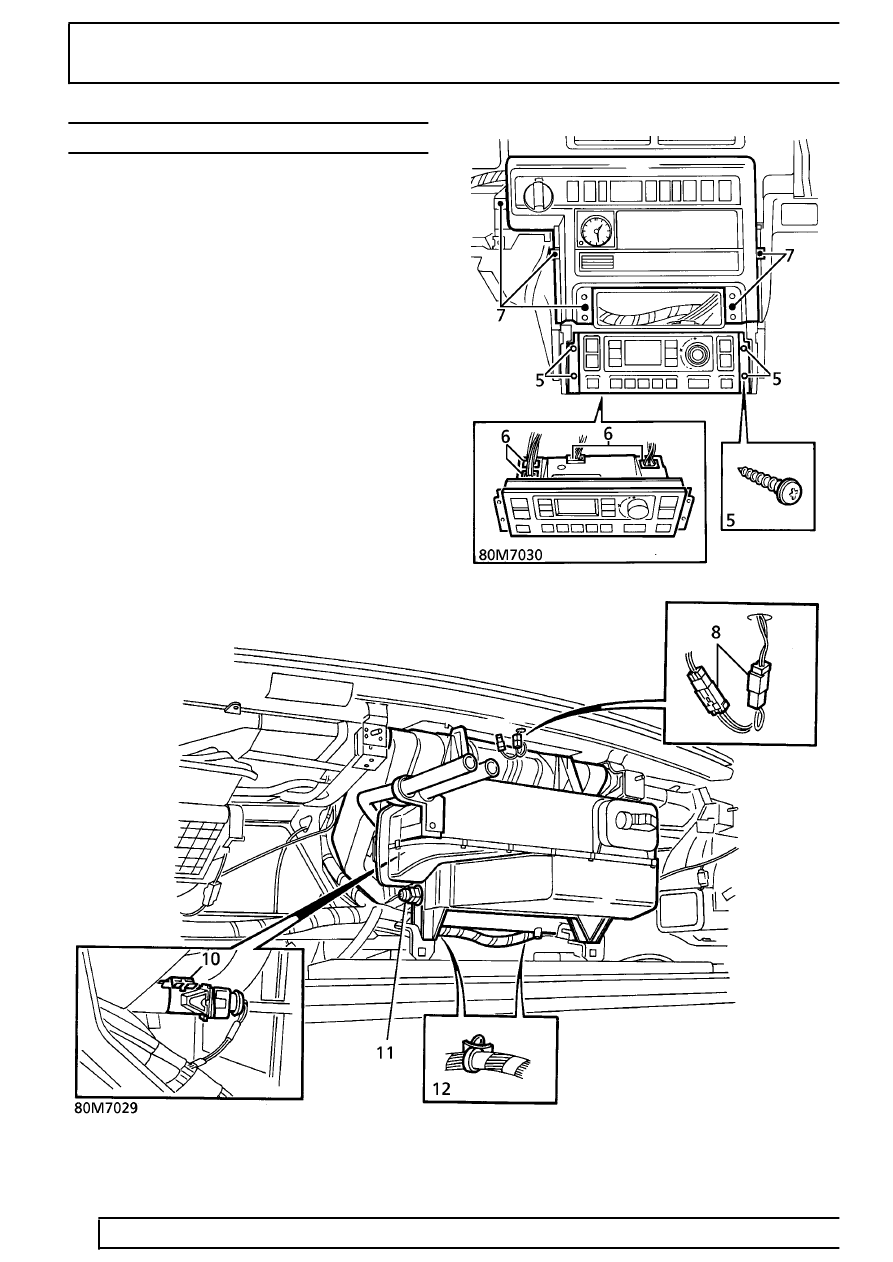

5. Remove 4 screws securing heater control panel

to fascia. Release panel.

6. Disconnect 4 multiplugs. Remove heater control

panel.

7. Remove 5 screws securing fascia switch pack.

Release switch pack for access to forward
heater mounting bolts.
