BODY DIMENSIONS (page 6 of 10)

77

PANEL REPAIRS

NEW RANGE ROVER

6

BODY DIMENSIONS

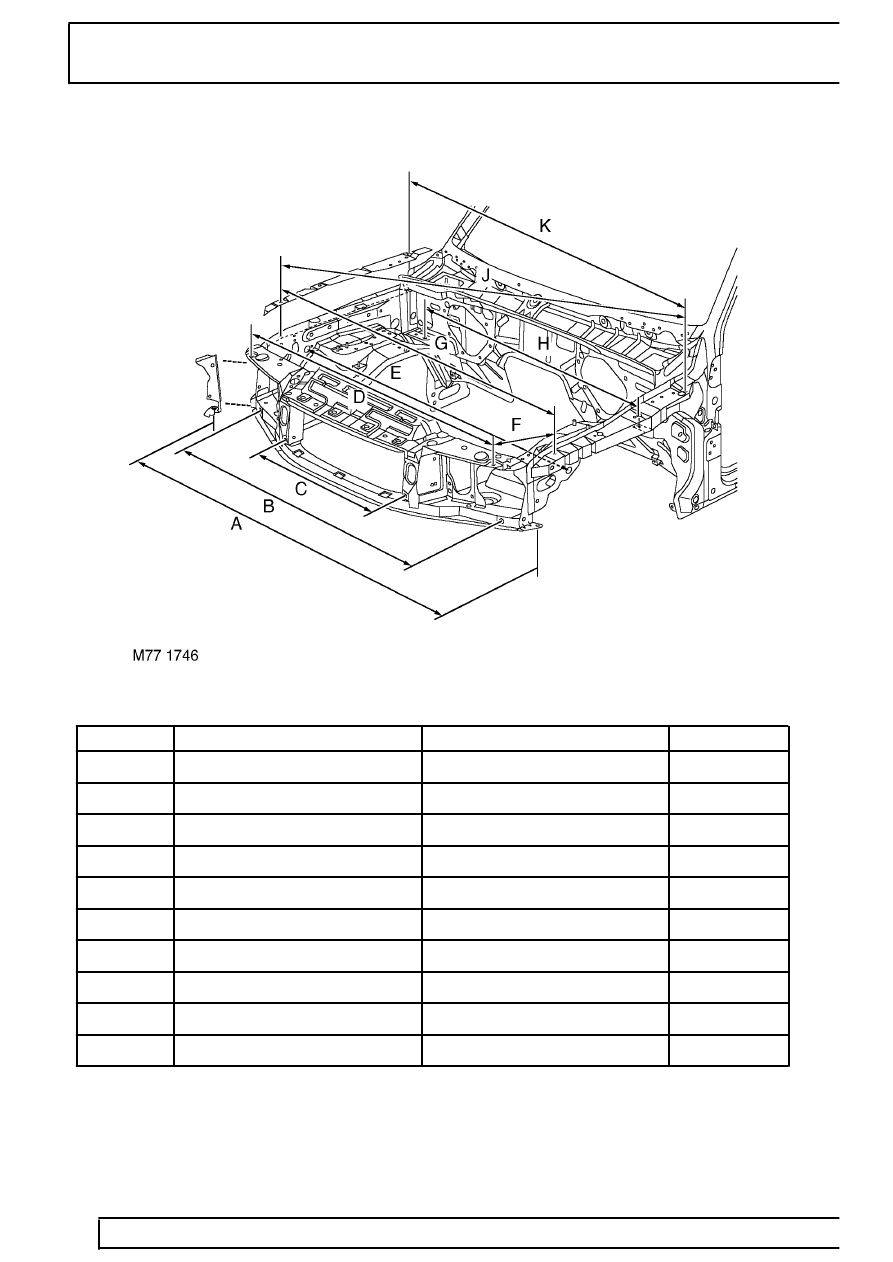

Body dimensions

ITEM

FROM

TO

DIMENSION

A

Wing, lower fixing hole - RH

Wing, lower fixing hole - LH

1712 (67.4)

B

Crossmember tooling hole - RH

Crossmember tooling hole - LH

1484.6 (58.45)

C

Grille location slot - RH

Grille location slot - LH

730 (28.74)

D

Headlamp fixing hole - RH

Headlamp fixing hole - LH

1468 (57.79)

E

Valance tooling hole - RH

Valance tooling hole - LH

1628.8 (64.12)

F

Headlamp fixing hole

Wing, front fixing hole

259.5 (10.22)

G

Wing, front fixing hole - RH

Wing, front fixing hole - LH

1668 (65.67)

H

Wheel arch tooling hole - RH

Wheel arch tooling hole - LH

1315 (51.77)

J

Wing, front fixing hole - RH

Wing, rear fixing hole - LH

1845.6 (72.66)

K

Wing, rear fixing hole - RH

Wing, rear fixing hole - LH

1696.1 (66.77)

Dimensions shown outside brackets are metric measurements (millimetres) and those inside brackets are imperial
measurements (inches).
