AIRBAG - SIDE IMPACT - from 99MY

SUPPLEMENTARY RESTRAINT SYSTEM

11

REPAIR

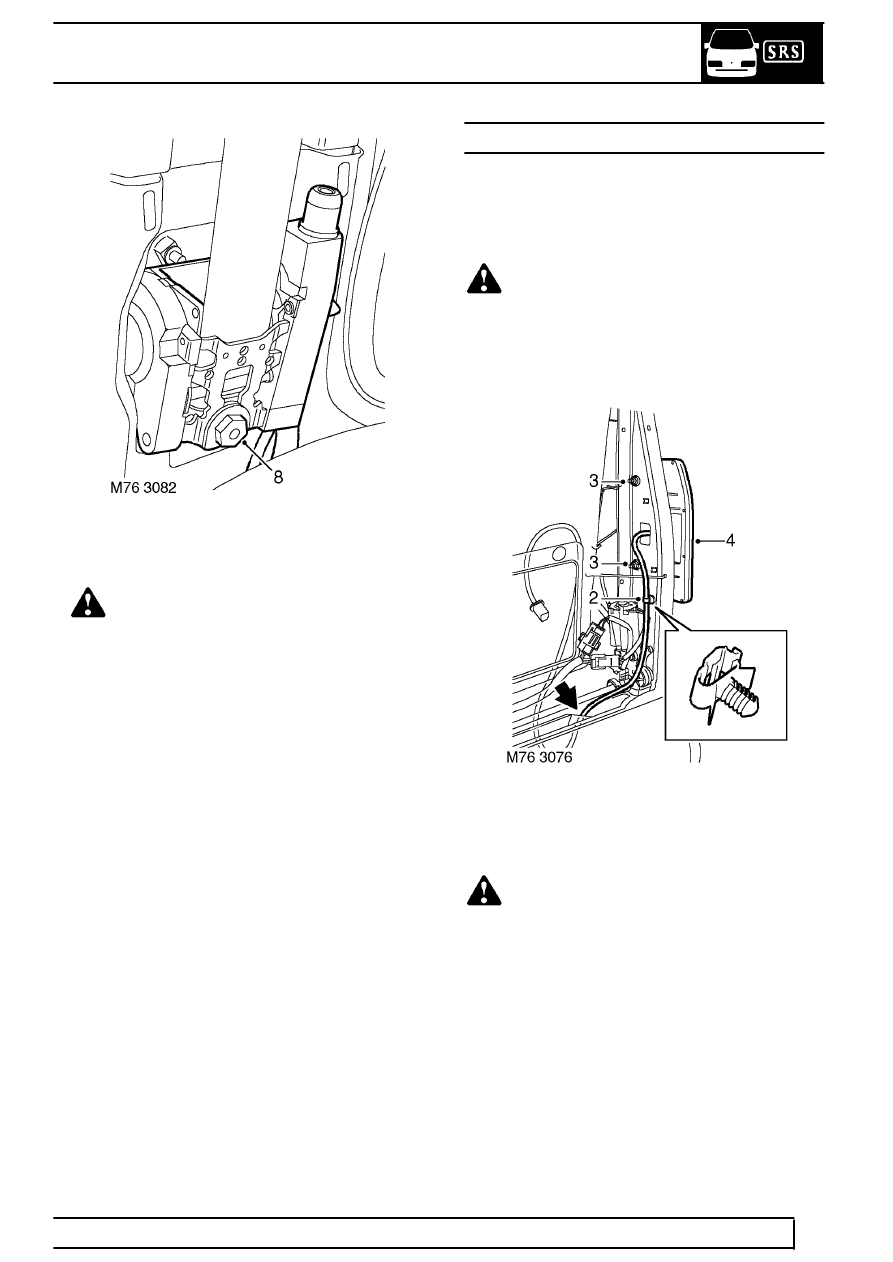

8. Remove bolt securing belt reel to ’B’ post.

Remove reel.

WARNING: Store pre-tensioner in
accordance with storage procedures. See
SUPPLEMENTARY RESTRAINT SYSTEM,

Precautions.

Refit

9. Fit reel, fit bolt and tighten to

32 Nm (24 lbf.ft).

10. Connect pre-tensioner multiplug and secure to

inner sill.

11. Fit front carpet retainer.
12. Extend belt and secure belt guide to ’B’ post.
13. Locate belt to upper mounting, fit nut and tighten

to

22 Nm (16 lbf.ft).

14. Fit cover to upper mounting.
15. Position belt to seat mounting, fit bolt and tighten

to

32 Nm (24 lbf.ft).

16. Fit ’B’ post lower finisher

See CHASSIS AND

BODY, Repair.

17. Connect battery, earth lead last.
18. Check SRS using TestBook.

AIRBAG - SIDE IMPACT - from 99MY

Service repair no - 76.74.31 - Driver’s side
Service repair no - 76.74.32 - Passenger’s side

Remove

WARNING: See SRS safety precautions
before commencement of repair. See
SUPPLEMENTARY RESTRAINT SYSTEM,

Precautions.

1. Remove squab cover and squab foam as an

assembly.

See SEATS, Repair.

2. Release airbag harness from clip.
3. Remove 2 nuts securing airbag.
4. Release and remove airbag.

WARNING: Store airbag module in
accordance with storage procedures. See
SUPPLEMENTARY RESTRAINT SYSTEM,

Precautions.
