SRS COMPONENT DEPLOYMENT (page 11 of 13)

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

20

PRECAUTIONS

Passenger’s airbag module

1. Carry out deployment tool self test.
2. Remove airbag module from fascia.

See

Repair.

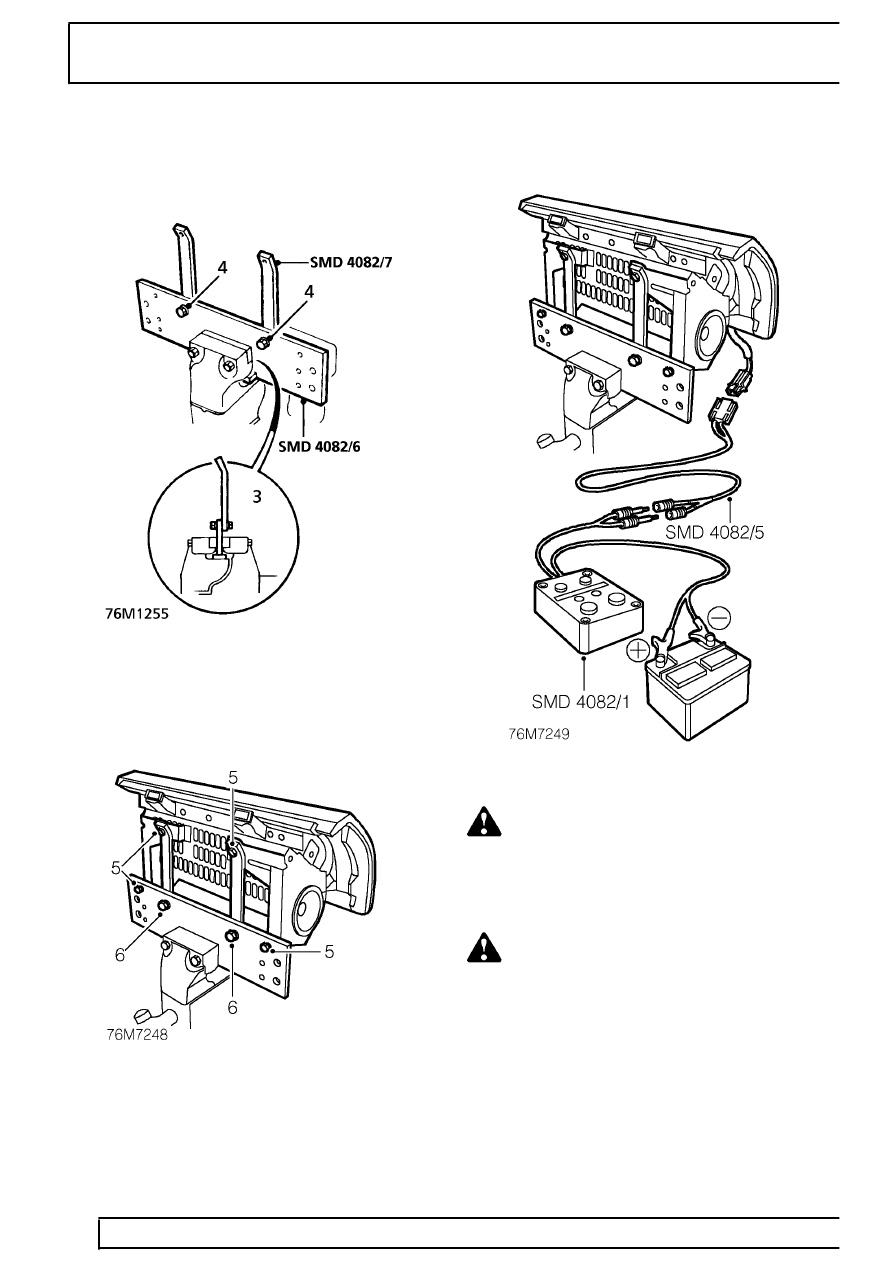

3. Position tool SMD 4082/6 in vice, ensuring that

vice jaws grip tool above bottom flange to
prevent possibility of tool being forced upwards
from vice. Tighten vice.

4. Position brackets SMD 4082/7 to tool; lightly

tighten bolts.

5. Secure airbag module to tool SMD 4082/6.

Ensure module is correctly secured using all
fixings.

6. Ensure airbag module mounting brackets are

secure.

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

7. Connect flylead SMD 4082/5 to airbag module.
8. Connect flylead SMD 4082/5 to tool SMD

4082/1.

WARNING: Do not lean over module whilst
connecting.
