7. Disconnect multiplugs from motor and pressure

switch.

8. Remove 3 nuts securing pump/motor assembly

to valance. Remove assembly.

9. Collect rubber mountings and inserts from pump

brackets.

10. Remove and discard ABS pump relay.

Refit

11. Fit rubbers and inserts to pump mountings.
12. Position pump/motor assembly to valance.

Secure with nuts. Tighten to

8 Nm. (6 lbf.ft)

13. Connect motor and pressure switch multiplugs.
14. Remove plugs from high pressure hose and

pump.

15. Position high pressure hose to pump, ensuring

correct location of the banjo timing peg into the
slot. Secure with banjo bolt and new sealing
washers. Tighten to

24 Nm. (18 lbf.ft)

16. Remove plugs from reservoir hose and pump.

Connect hose. Secure with clip.

17. Fit accumulator.

See this section.

18. Fit replacement ABS pump relay.
19. Reconnect battery negative lead.

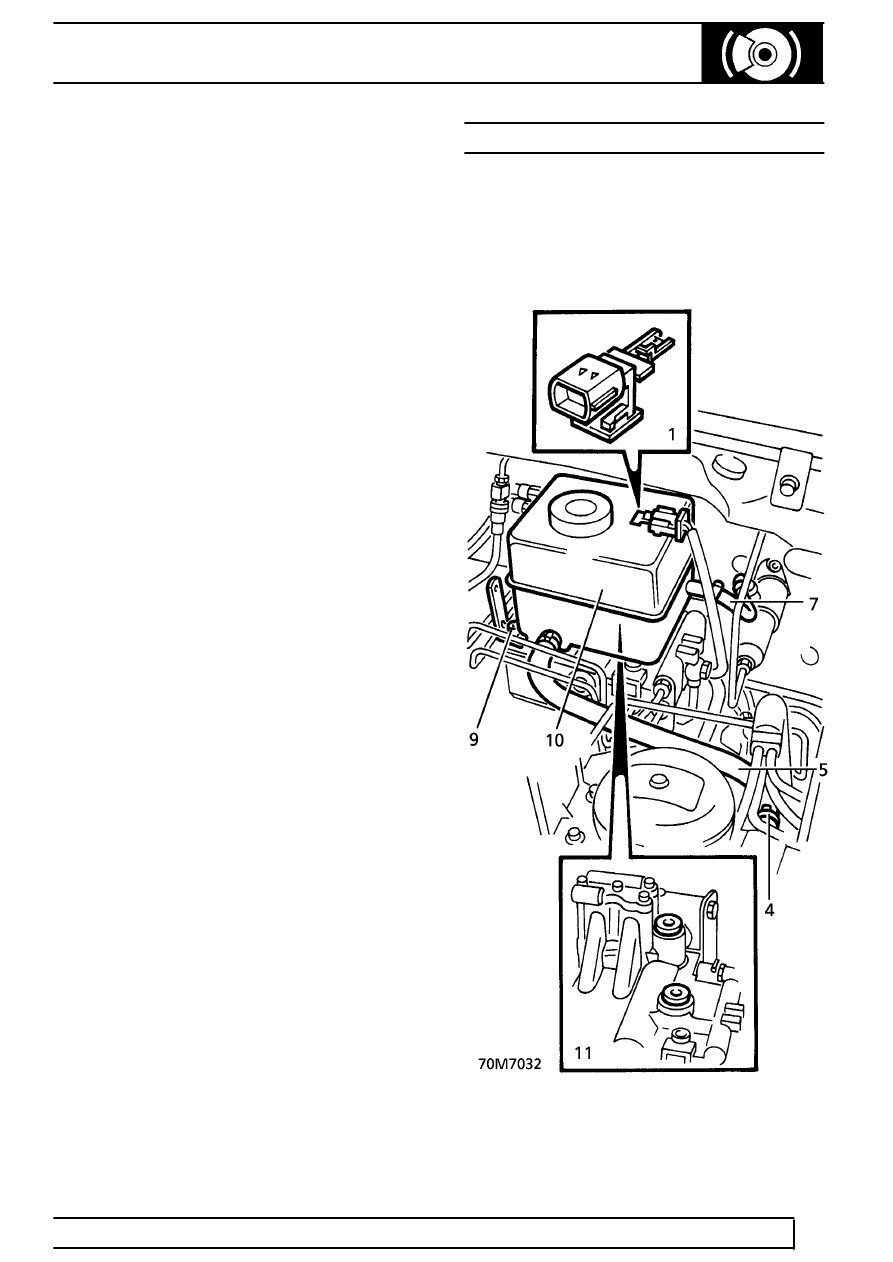

RESERVOIR AND SEALS

Service repair no - 70.65.22

Remove

1. Disconnect fluid level switch multiplug. Remove

fluid filler cap.
