PARKING BRAKE CABLE

ABS

13

REPAIR

PARKING BRAKE CABLE

Service repair no - 70.35.25

Remove

1. Raise vehicle on four post lift.
2. Remove master switch pack from centre

console.

See ELECTRICAL, Repair.

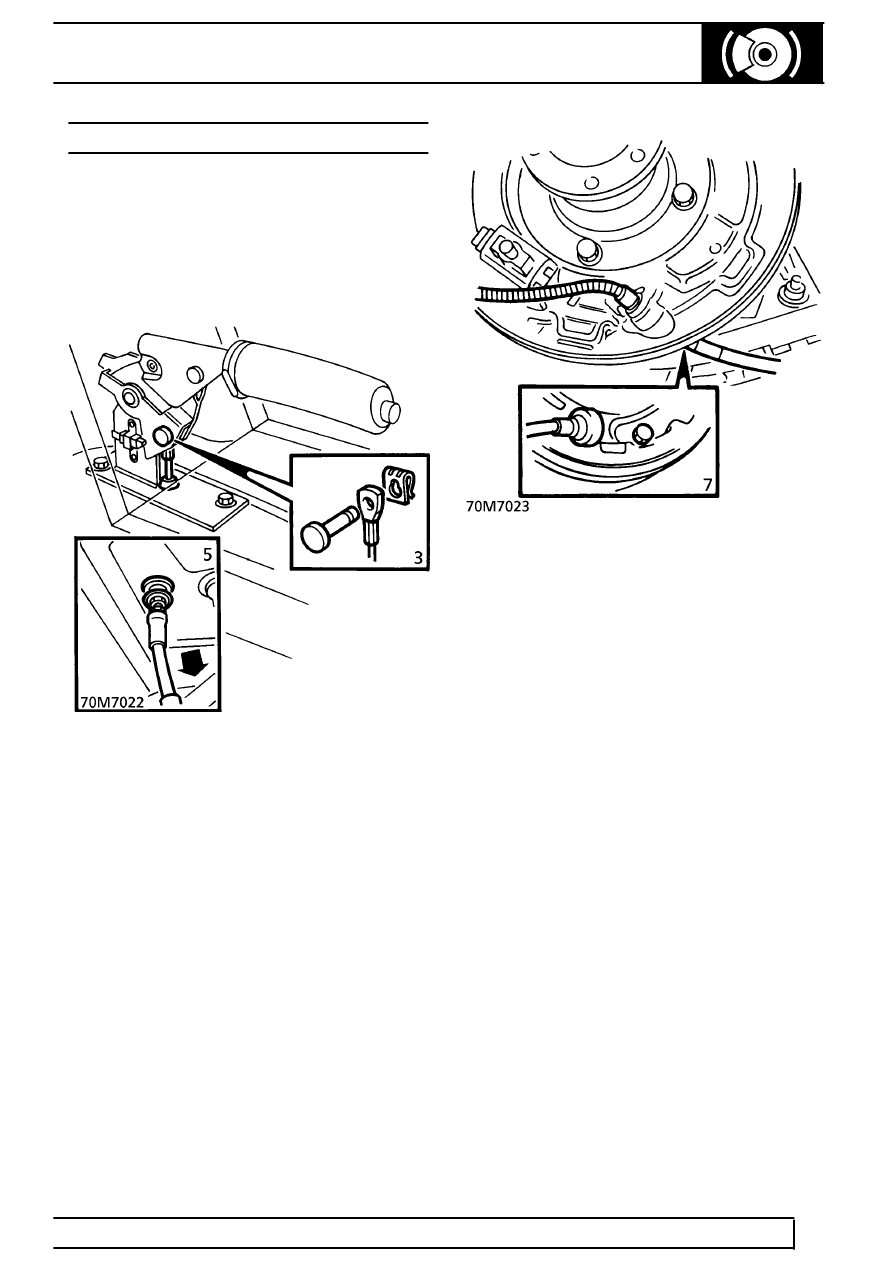

3. Remove clevis pin securing brake cable to lever.

4. Raise lift.
5. From under vehicle pull cable through grommet

in floor. Refit grommet to floor.

6. Remove brake shoes.

See this section.

7. Release cable from backplate.

Refit

8. Fit cable to backplate.
9. Fit brake shoes and drum.

See this section.

10. Feed brake cable through grommet into vehicle.
11. From inside vehicle, align cable to handbrake

lever. Secure with clevis pin and clip.

12. Fit master switch pack.

See ELECTRICAL,

Repair.

13. Adjust parking brake.

See Adjustment.
