HYDRAULIC BOOSTER UNIT (page 2 of 2)

70

BRAKES

NEW RANGE ROVER

6

REPAIR

Manual Vehicles only.

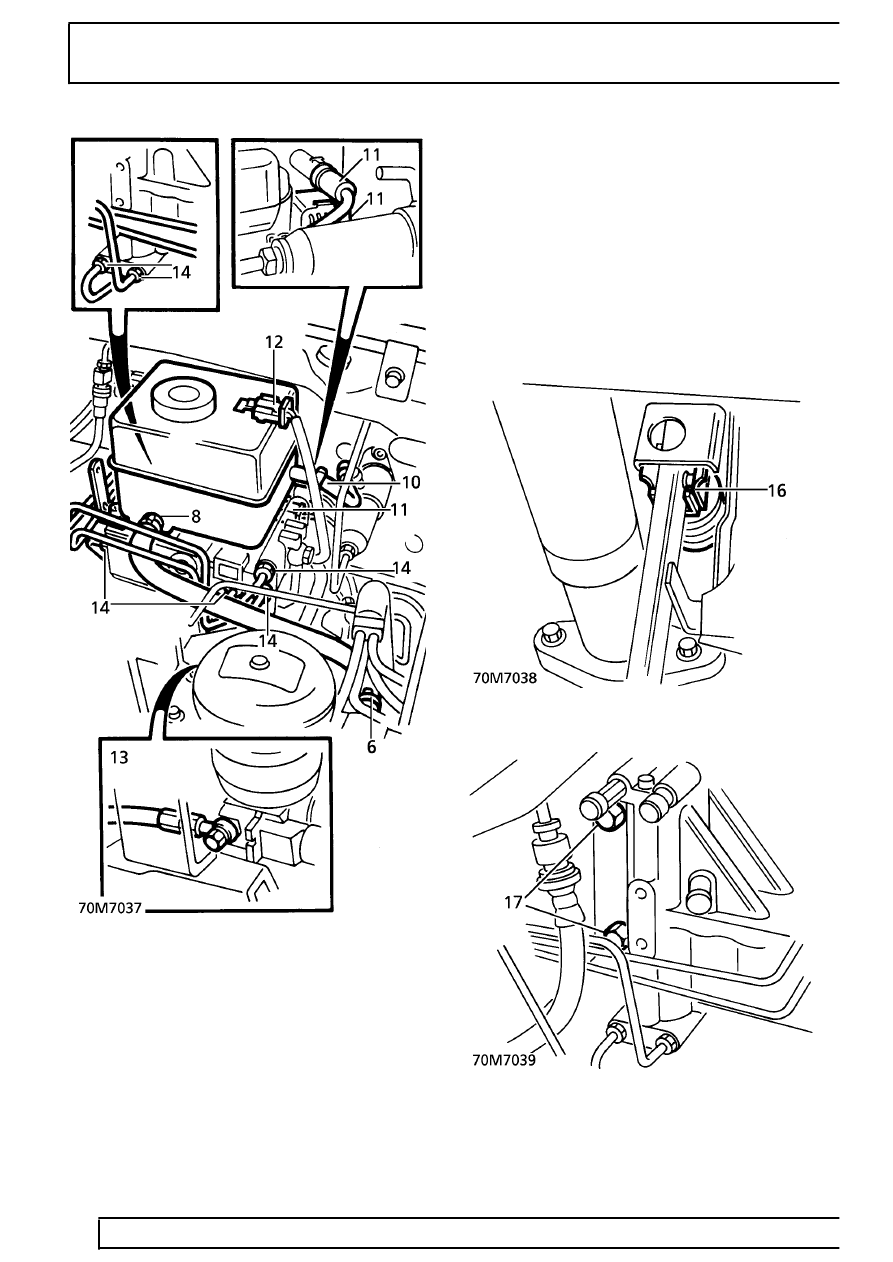

9. Reposition container beneath clutch master

cylinder feed hose.

10. Disconnect clutch hose from reservoir. Allow

fluid to drain. Plug hose and reservoir.

All Models.

11. Disconnect 2 multiplugs from booster.
12. Disconnect fluid level switch multiplug.
13. Remove banjo bolt securing high pressure hose

to pump. Discard sealing washers. Plug hose
and pump.

14. Unscrew pipe unions from booster. Plug pipes

and booster.

15. Remove closing panel.

See CHASSIS AND

BODY, Repair. Remove stop light switch. See
this section.

16. Release booster push rod from brake pedal.

17. Remove 2 bolts securing booster assembly to

pedal box. Remove booster.

18. Remove banjo bolt securing high pressure hose

to booster. Discard sealing washers. Plug hose
and booster.
