BRAKE PADS - FRONT

ABS

11

REPAIR

BRAKE PADS - FRONT

Service repair no - 70.40.02

Service tool:
LRT-70-500 - Piston clamp

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Remove front road wheels.

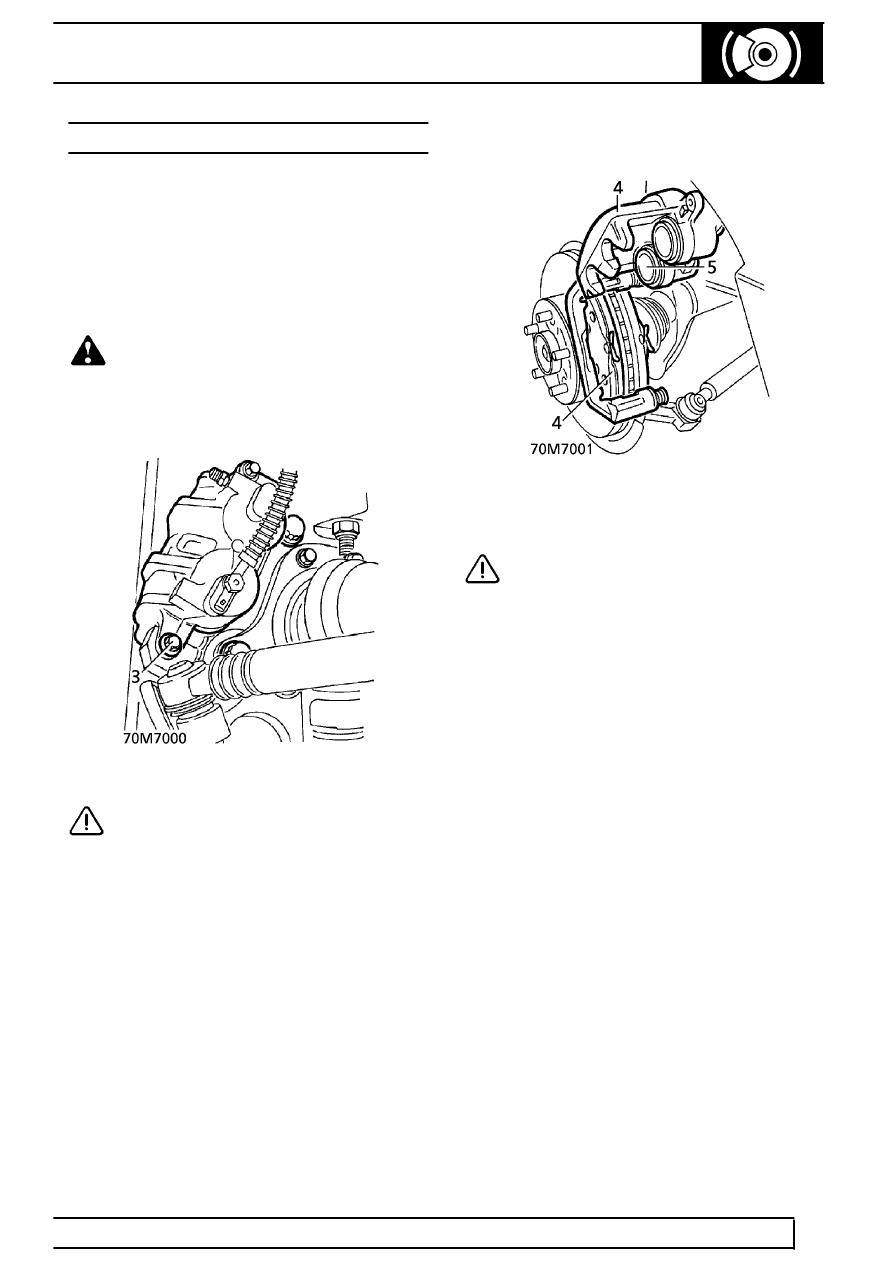

3. Remove bolt from lower guide pin of each

caliper.

CAUTION: Guide pin uses a special, flange
headed bolt. DO NOT use any other type of
bolt.

4. Swivel caliper upwards, remove brake pads.

5. Using piston clamp, LRT-70-500, press caliper

pistons fully into bores.

CAUTION: Ensure that displaced fluid
does not overflow from reservoir.

6. Clean faces of pistons and pad locations in

caliper.

7. Check condition of guide pin boots, replace if

perished or split.

Refit

8. Fit brake pads with chamfer towards leading

edge of disc (towards rear of vehicle). Swivel
caliper downwards into position.

9. Fit new guide pin bolt. Tighten to

30 Nm.

(22 lbf.ft)

10. Apply brake pedal several times to locate pads.
11. Check fluid reservoir level, top-up if necessary

using correct grade of fluid.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information.

12. Fit road wheels. Tighten nuts to

108 Nm

(80 lbf.ft).

13. Remove safety stands. Lower vehicle.
