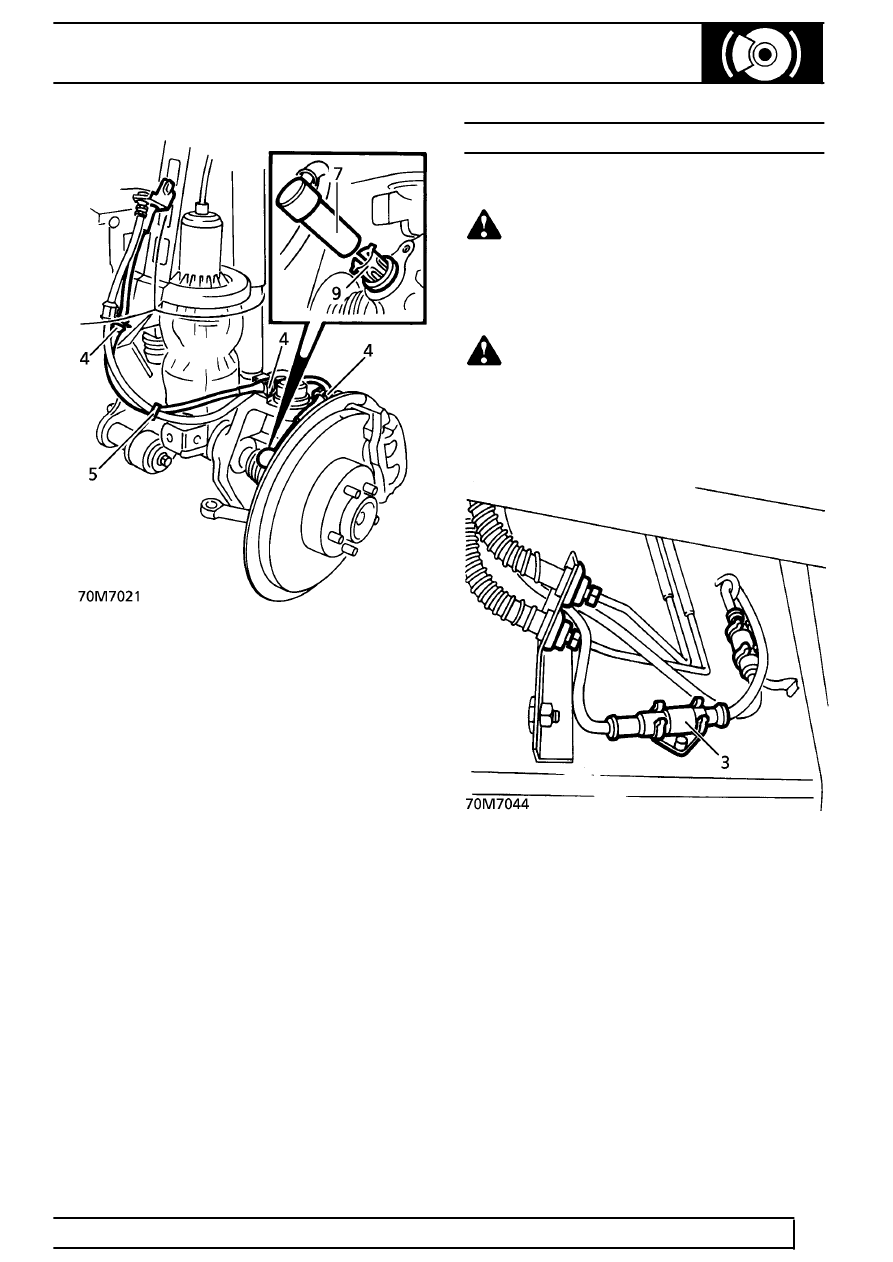

ABS SENSORS - REAR

ABS

21

REPAIR

5. Release sensor harness from brake hose clip.
6. Clean area around sensor to prevent ingress of

dirt.

7. Using a suitable lever, prise sensor from bush.
8. Remove sensor/harness assembly.
9. Remove sensor bush.

10. Clean sensor location.

Refit

11. Lubricate new sensor bush with silicone grease.

See LUBRICANTS, FLUIDS AND
CAPACITIES, Information.

12. Fit sensor bush.
13. Lubricate sensor with silicone grease.
14. Push sensor fully into bush until it contacts

reluctor ring. Correct sensor position will be
gained when vehicle is driven.

15. Engage sensor harness to brackets and brake

hose clip.

16. Connect multiplug. Secure plug in clip.
17. Fit road wheel, tighten nuts to

108 Nm

(80 lbf.ft).

18. Remove safety stands. Lower vehicle.
19. Clear ECU error code using TestBook .
20. Carry out short road test to ensure that ABS

warning light remains extinguished.

ABS SENSORS - REAR

Service repair no - 70.65.33

WARNING: If a sensor is removed for any
reason, a NEW sensor bush must be fitted.

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Remove road wheel.
3. Release sensor harness multiplug from clip.

Disconnect multiplug.

4. Release sensor harness grommets from bracket.

Withdraw sensor harness.

5. Remove 2 bolts securing sensor harness guard

to axle. Release 2 harness clips from brake pipe.
