ANTI-LOCK BRAKE SYSTEM - DESCRIPTION (70 - BRAKES - ABS) (page 11 of 16)

70

BRAKES

NEW RANGE ROVER

16

DESCRIPTION AND OPERATION

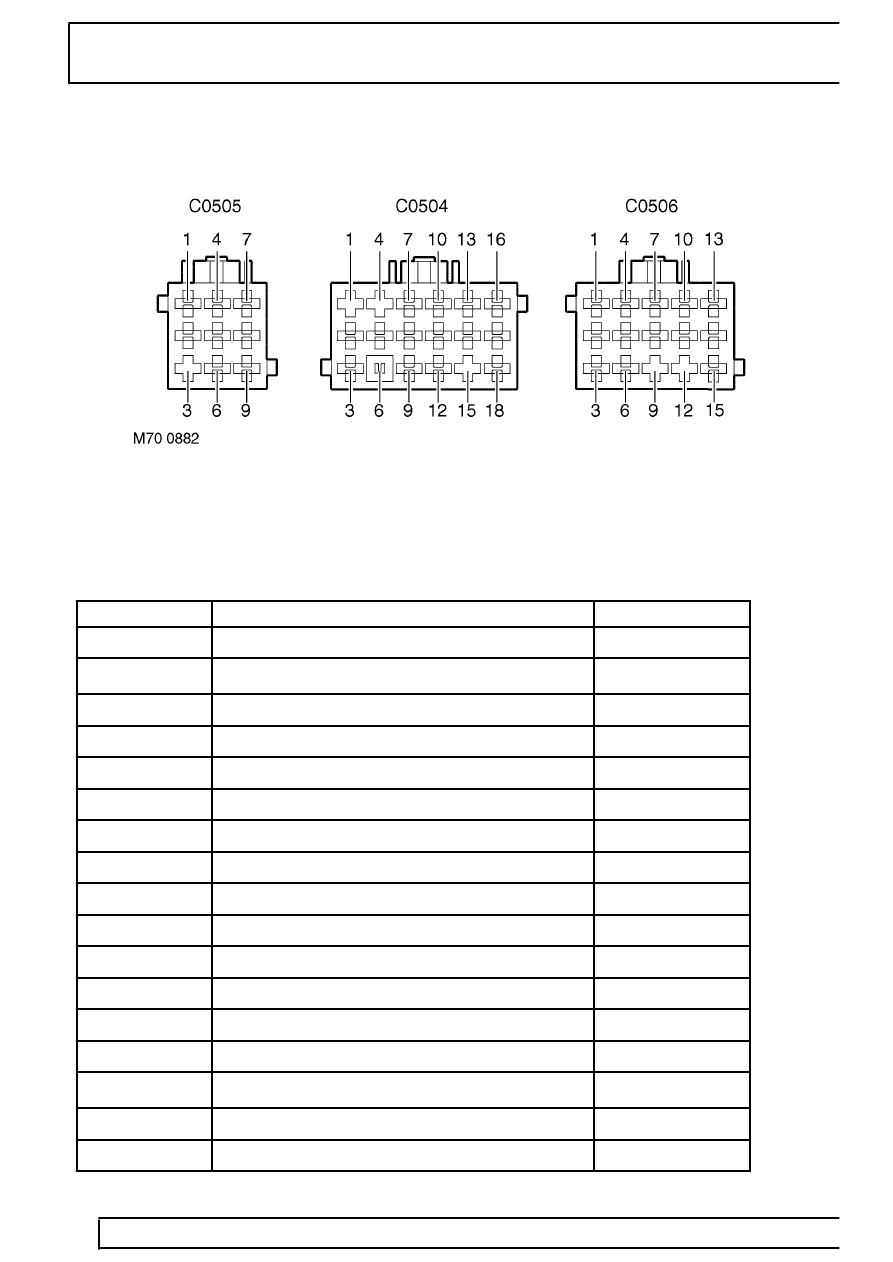

ABS ECU connector pin details - From 99MY

ABS ECU connector face view

18 pin connector No. C504

9 pin connector No. C505

15 pin connector No. C506

Pin No.

Description

Input/Output

C504

1

Battery supply

Input

2

Ignition supply

Input

3

BeCM - Road speed signal

Input

4

ECM - Rough road signal (V8 only)

Output

5

Diagnostic socket - K line

Input

6

Not used

-

7

Brake pedal switch 1 (normally closed)

Input

8

ABS pump monitor

Input

9

ABS pump relay override

Input

10

ABS pump low pressure switch 2

Input

11

ABS pump low pressure switch 3

Input

12

ABS ECU earth

Input

C505

1

Front left wheel speed sensor

Input

2

Front left wheel speed sensor

Input

3

Right rear wheel speed sensor

Input
