DRIVE SHAFT AND HUB ASSEMBLY

64

REAR SUSPENSION

NEW RANGE ROVER

4

REPAIR

DRIVE SHAFT AND HUB ASSEMBLY

Service repair no - 64.15.01

Remove

NOTE: This procedure gives removal
instructions for the drive shaft and oil seal,
plus the hub, bearing and drive flange

assembly.

NOTE: If the hub and drive shaft are to be
removed as an assembly, it is not
necessary to slacken the drive shaft nut.

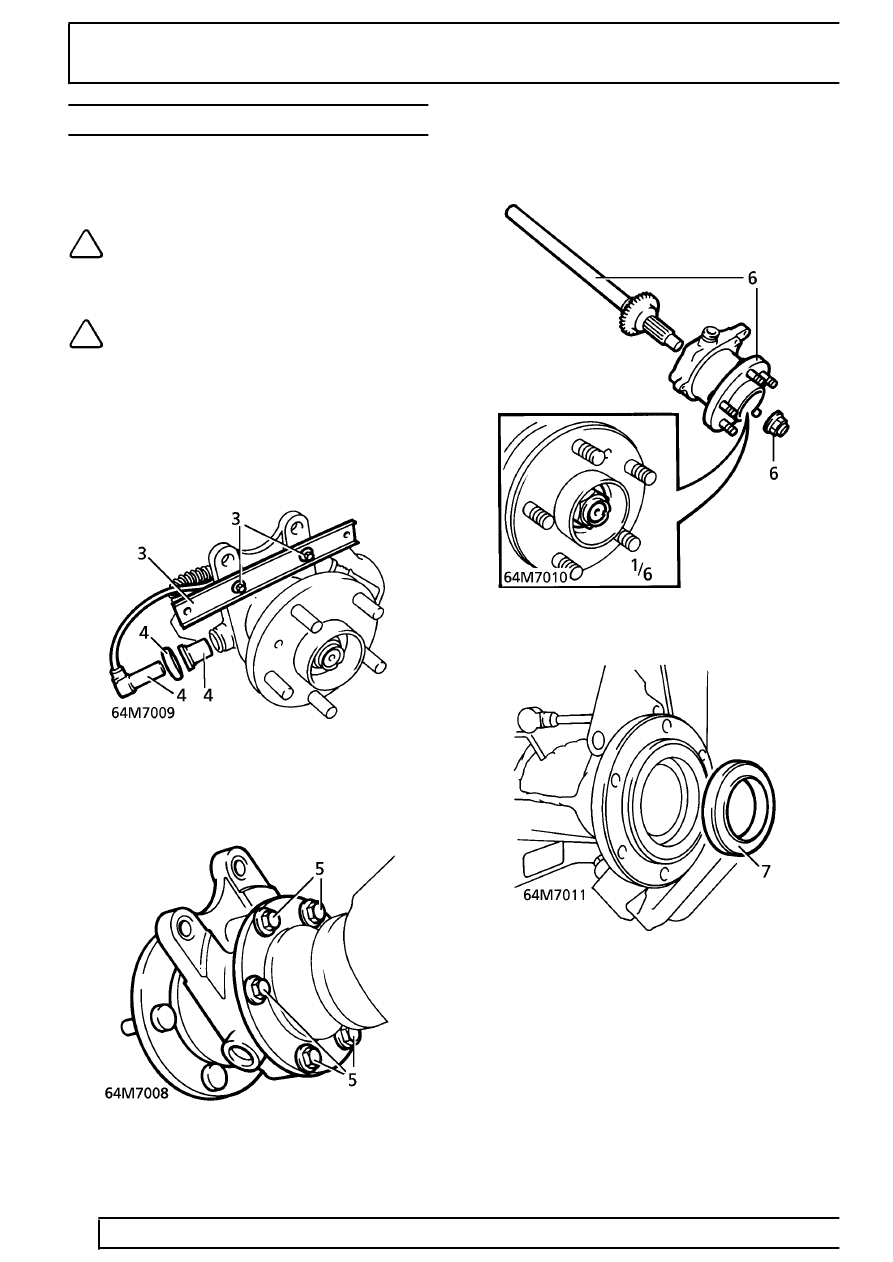

1. Remove centre cap from front wheel, release

stake from drive shaft nut. Slacken nut.

2. Remove brake disc shield.

See BRAKES,

Repair.

3. Remove 2 bolts, remove backplate strap from

hub.

4. Release ABS sensor from hub, remove sensor

seal and bush.

5. Remove 6 bolts, remove hub and half shaft

assembly from axle.

6. Secure hub and half shaft assembly in vice.

Remove drive shaft nut and remove hub from
shaft.

7. Remove seal from axle casing.
