BUMP STOP

64

REAR SUSPENSION

NEW RANGE ROVER

2

REPAIR

CAUTION: When refitting the air spring,
DO NOT allow the vehicle to rest on the
deflated air spring.

The chassis must be supported until the air spring
is inflated.

Refit

8. Clean mating faces of axle, chassis and air

spring.

9. Fit air spring, remove seal from spring and air

pipe. Connect pipe to spring.

10. Align spring to chassis, with assistance fit

securing clip.

CAUTION: Ensure air hose is correctly
routed.

11. Remove support from chassis, lower spring onto

axle and refit support.

12. Fit clip to secure spring to axle.
13. Carry out leak test.

See FRONT SUSPENSION,

Repair.

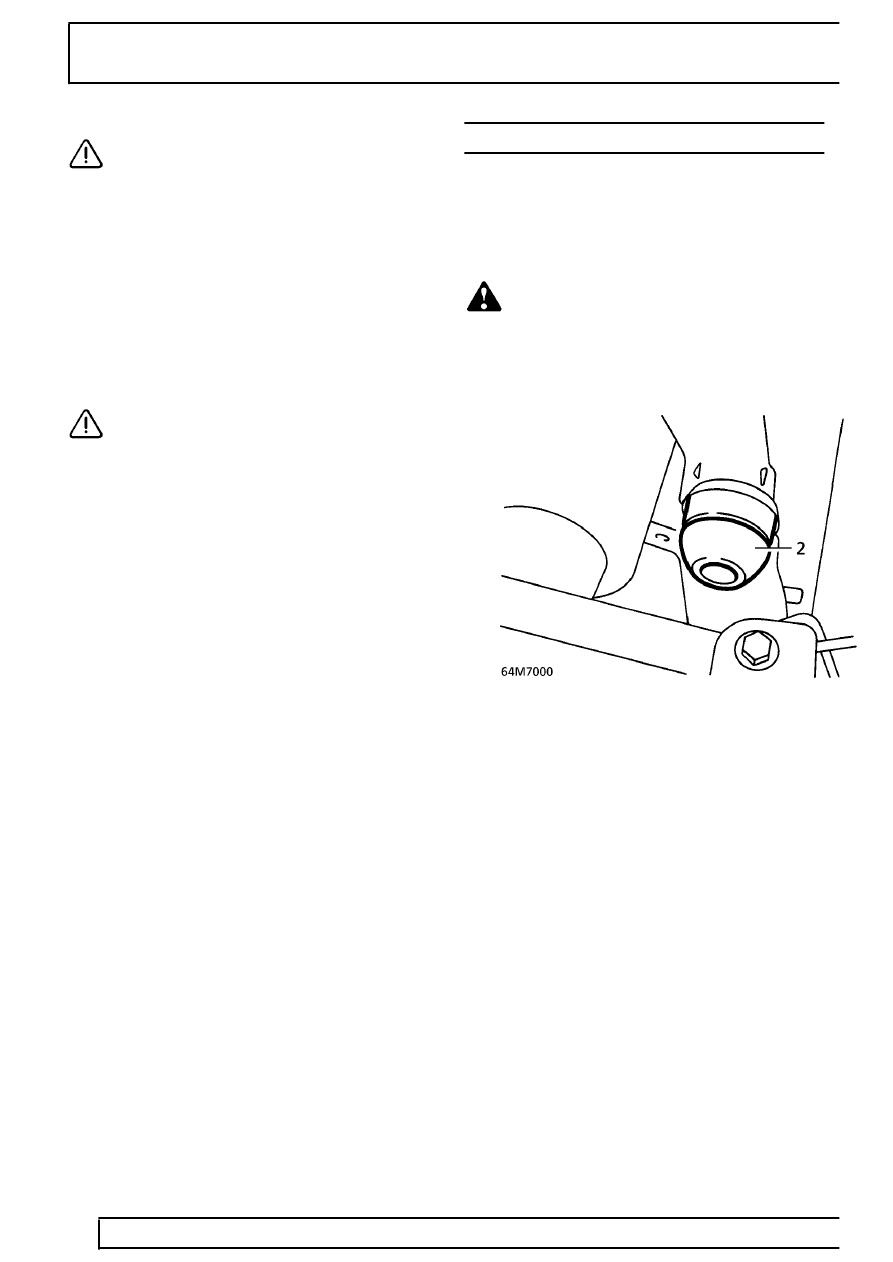

BUMP STOP

Service repair no - 64.30.15

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Remove bump stop from body.

Refit

3. Fit bump stop.
4. Remove safety stands. Lower vehicle.
