REAR AXLE (page 2 of 3)

51

REAR AXLE AND FINAL DRIVE

NEW RANGE ROVER

2

REPAIR

From 97MY:

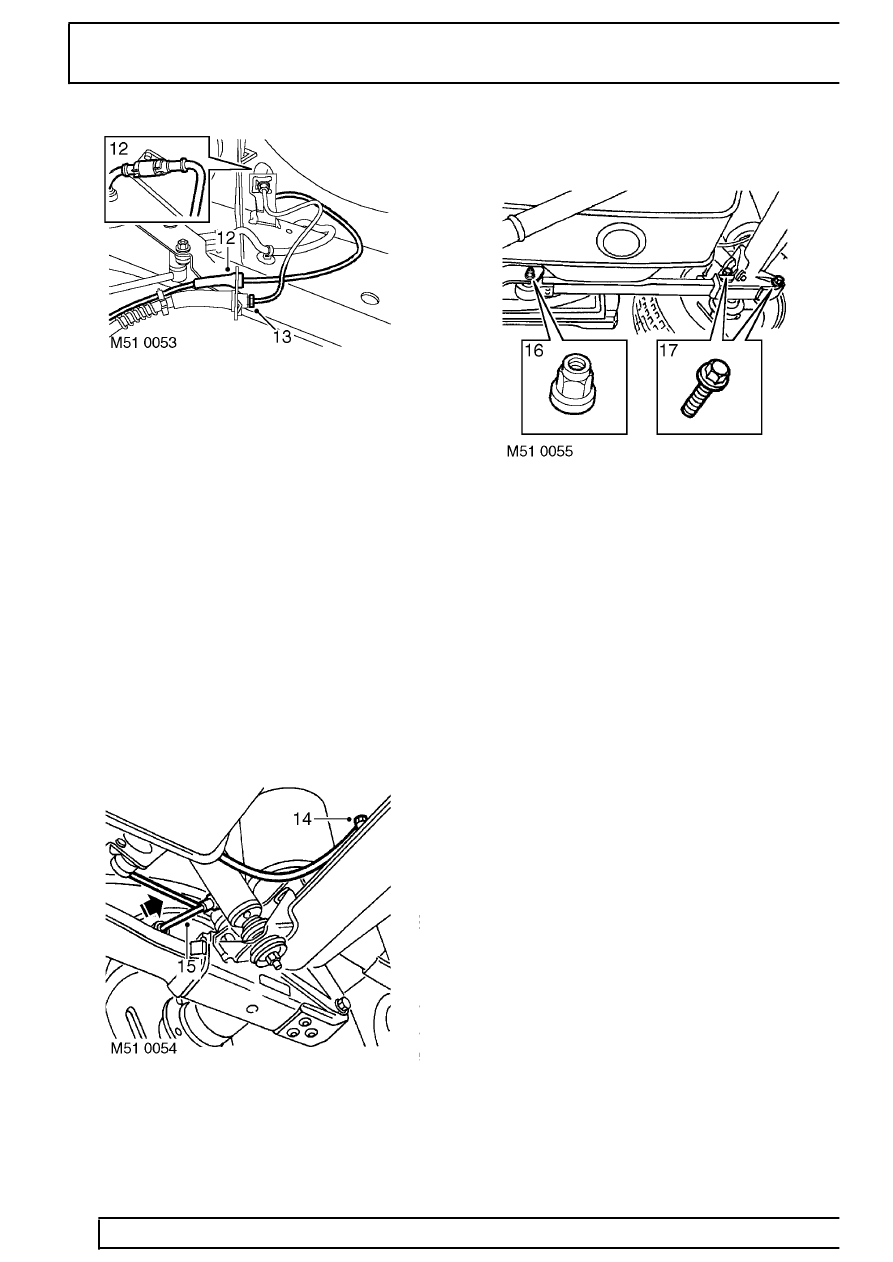

12. At LH and RH ends of axle, release ABS sensor

multiplug from chassis rail upper bracket.
Disconnect multiplug and release ABS sensor
lead from chassis rail lower bracket.

13. At LH and RH ends of axle, disconnect brake

pipe from brake hose at chassis rail lower
bracket. Remove clip and release brake hose
from chassis rail lower bracket. Plug open
connections.

All models:

14. Remove banjo bolt and strap securing breather

hose to axle. Plug hose and connection.

15. Release height sensors from trailing arms.

16. Slacken 2 nuts and bolts securing trailing arms

to chassis.

17. Remove 4 nuts and bolts securing trailing arms

to axle.

18. With assistance lower axle. Release suspension

units.

19. Remove axle from vehicle.
