PROPELLER SHAFT - REAR

47

PROPELLER SHAFTS

NEW RANGE ROVER

2

REPAIR

PROPELLER SHAFT - REAR

Service repair no - 47.15.03

Remove

1. Raise vehicle on four post lift.

NOTE: Raise road wheel to allow rotation
of propeller shaft.

2. Mark propeller shaft and drive flanges to aid

re-assembly.

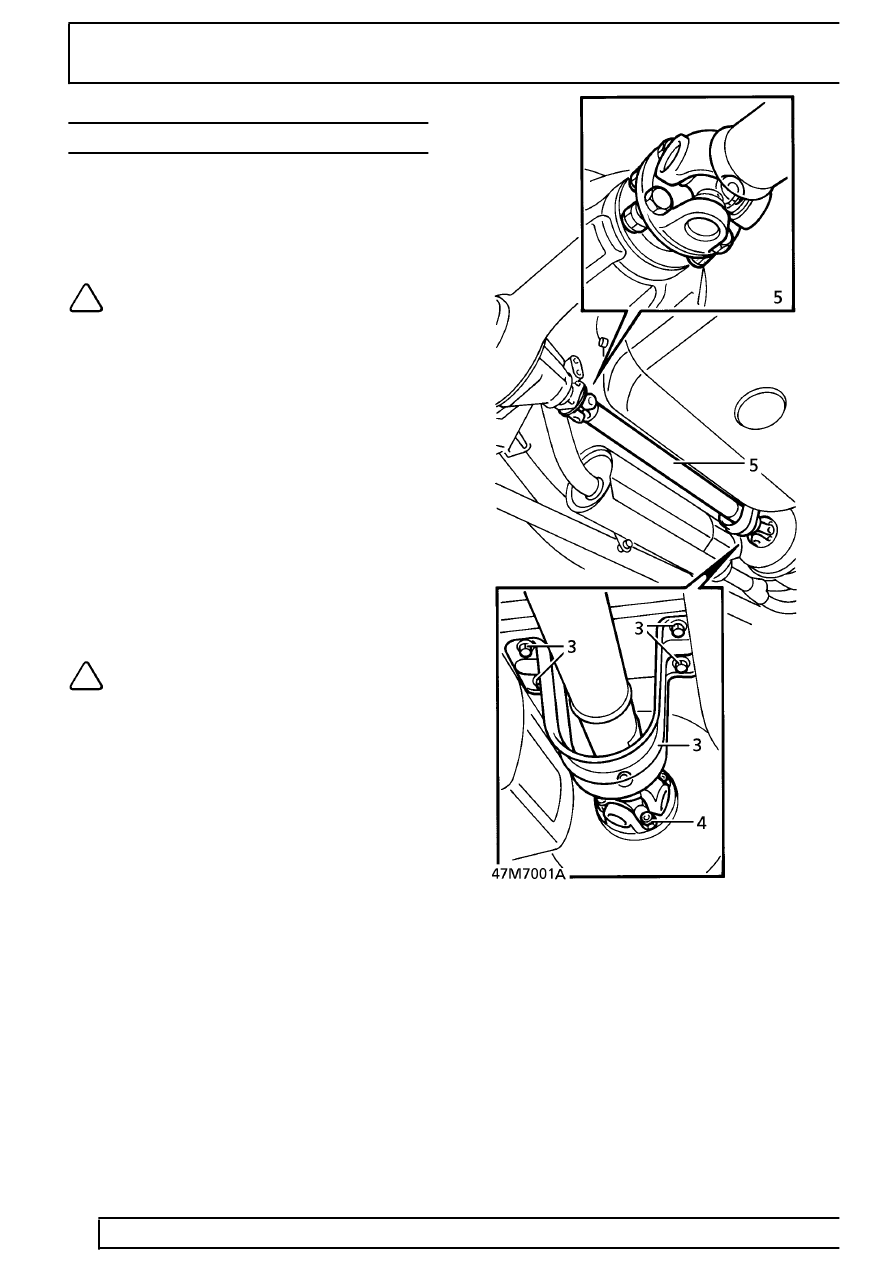

3. Remove 4 bolts securing propeller shaft guard to

floor pan. Remove guard.

4. Remove 4 nuts securing propeller shaft to brake

drum.

5. With assistance, remove 4 nuts and bolts

securing propeller shaft to differential drive
flange. Remove shaft.

Refit

6. Ensure mating faces are clean.
7. Position shaft to differential drive flange. Align

marks.

8. Secure with bolts new Nyloc nuts. Tighten to

48 Nm. (35 lbf.ft)

NOTE: Bolts fitted with heads away from
differential.

9. Position shaft to brake drum. Align marks.

Secure with nuts. Tighten to

48 Nm. (35 lbf.ft)

10. Position propeller shaft guard. Secure with bolts.
11. Lower lift.
