SELECTOR LEVER ASSEMBLY (page 2 of 2)

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

2

REPAIR

6. If selector lever assembly is to be refitted, mark

relationship of lever bracket to transmission
tunnel.

7. Disconnect multiplug.
8. Remove 6 bolts securing selector lever

assembly to transmission tunnel.

9. Remove selector lever assembly. Collect gasket.

Refit

10. Ensure mating faces are clean.
11. Using a new gasket, position selector lever

assembly. Engage cable.

12. Fit bolts, finger tight. Align selector lever

assembly with marks.

13. New lever only. Temporarily fit selector knob.

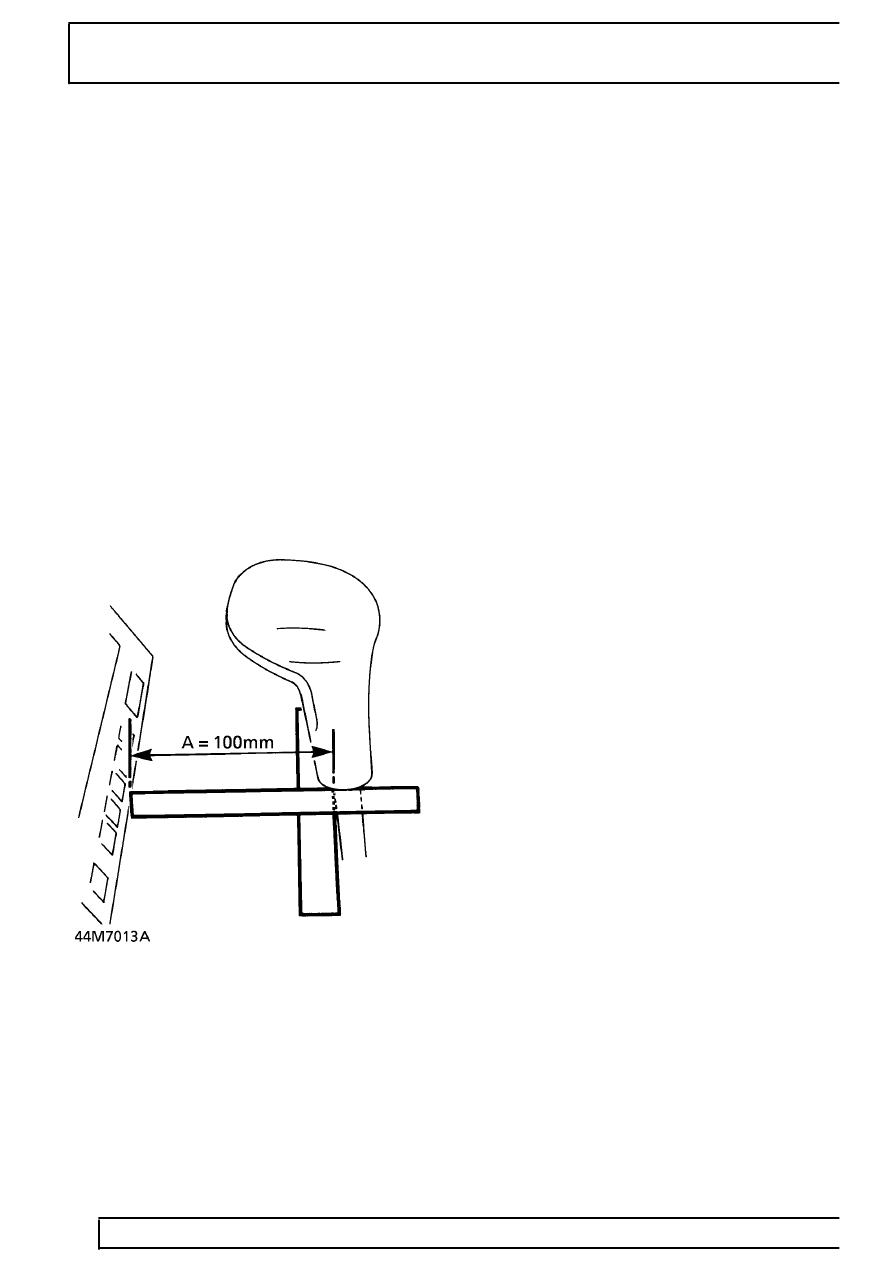

Secure with screw. Select ’P’. Adjust position of
lever assembly to give dimension ’A’ as shown.
Dimension A= 100 mm (3.9 in)
Remove selector knob.

14. Tighten selector lever assembly fixings.
15. Connect multiplug.
16. Secure cable lever bracket with ’C’ clip.
17. Align cable to lever. Secure with clevis and split

pins.

18. Fit sound deadener pad.
19. Fit centre console.

See CHASSIS AND BODY,

Repair.

20. Engage cable in gearbox abutment bracket.

Secure with ’C’ clip.

21. Adjust selector cable.

See this section.
