GEARBOX (page 4 of 5)

37

MANUAL GEARBOX

NEW RANGE ROVER

4

REPAIR

31. With assistance, release gearbox from clutch

plate splines.

32. Lower transmission assembly away from vehicle.
33.

Do not carry out further dismantling if
component is removed for access only.

34. Attach lifting eyes to transmission.
35. Attach hoist to lifting eyes. Take weight of

transmission.

36. Remove lift adaptor. Hoist transmission

assembly onto bench.

37. Fit lifting eye to transmission brake drum. Raise

gearbox on end.

CAUTION: Position packers beneath bell
housing extension to provide clearance for
input shaft.

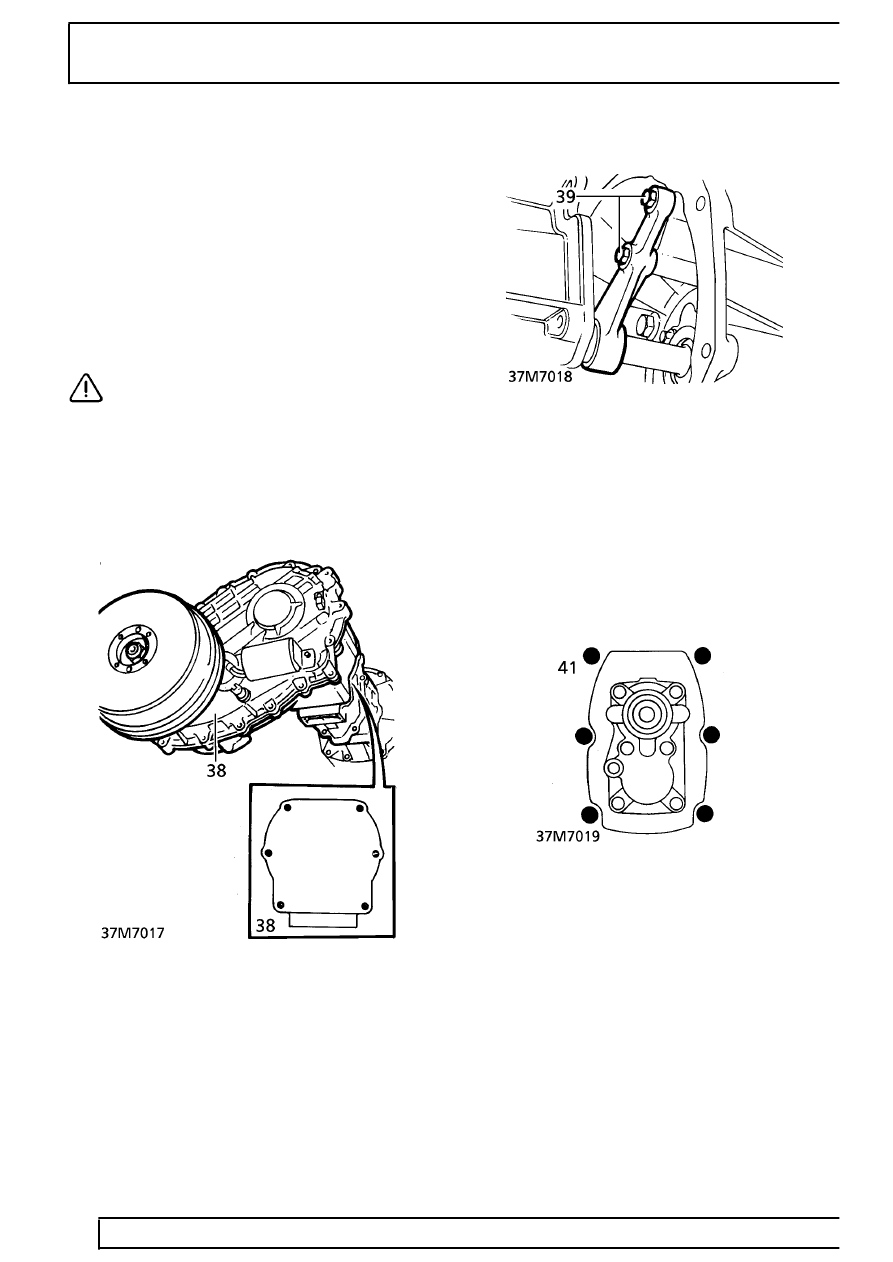

38. Remove 6 bolts securing transfer box to

gearbox. Release from 2 ring dowels. Remove
transfer box.

39. Remove 2 bolts securing clutch release bearing

spigot. Remove spigot.

40. Lay gearbox on side. Position bell housing

extension over edge of bench.

41. Remove 6 bolts securing bell housing extension.

Release from 2 ring dowels. Remove from
gearbox.

42. Ensure mating faces are clean.
43. Clean release bearing spigot. Lightly coat

running surface with grease.

See

LUBRICANTS, FLUIDS AND CAPACITIES,
Information.

44. Position bell housing extension to gearbox.

Engage ring dowels. Secure with bolts. Tighten
to

45 Nm (33 lbf.ft)

45. Position clutch release bearing spigot. Secure

with bolts. Tighten to

18 Nm (13 lbf.ft)
