SLAVE CYLINDER

CLUTCH

7

REPAIR

SLAVE CYLINDER

Service repair no - 33.35.01

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Position container to collect fluid spillage.

CAUTION: Do not allow brake fluid to
contact painted surfaces. Paint damage
will occur. If spilled, remove fluid. Wash

area with clean warm water.

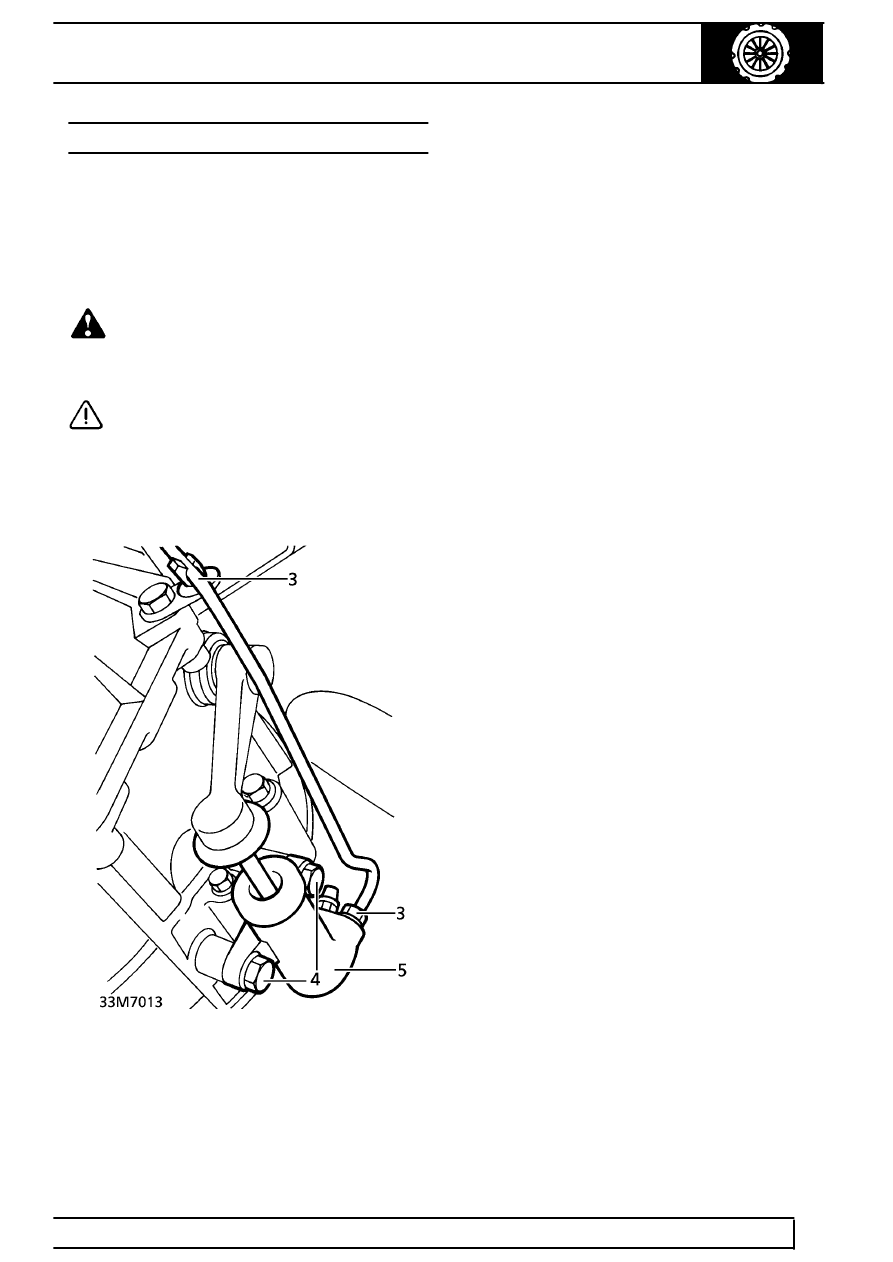

3. Disconnect fluid pipe. Release pipe from clip.

Plug pipe and connection.

4. Remove 2 bolts securing cylinder.
5. Remove cylinder from clutch housing and push

rod.

Refit

6. Ensure mating faces are clean.
7. Position cylinder to clutch housing and push rod.

Secure with bolts. Tighten to

45 Nm (33 lbf.ft)

8. Remove plugs from pipe and cylinder. Connect

pipe to cylinder. Tighten union.

9. Secure pipe to clip.

10. Bleed hydraulic system.

See this section.

11. Remove safety stands. Lower vehicle.
