INTERMEDIATE AND REAR PIPES

MANIFOLD AND EXHAUST SYSTEM

27

REPAIR

INTERMEDIATE AND REAR PIPES

Service repair no - 30.10.11 - Intermediate Pipe
Service repair no - 30.10.22 - Rear Pipe

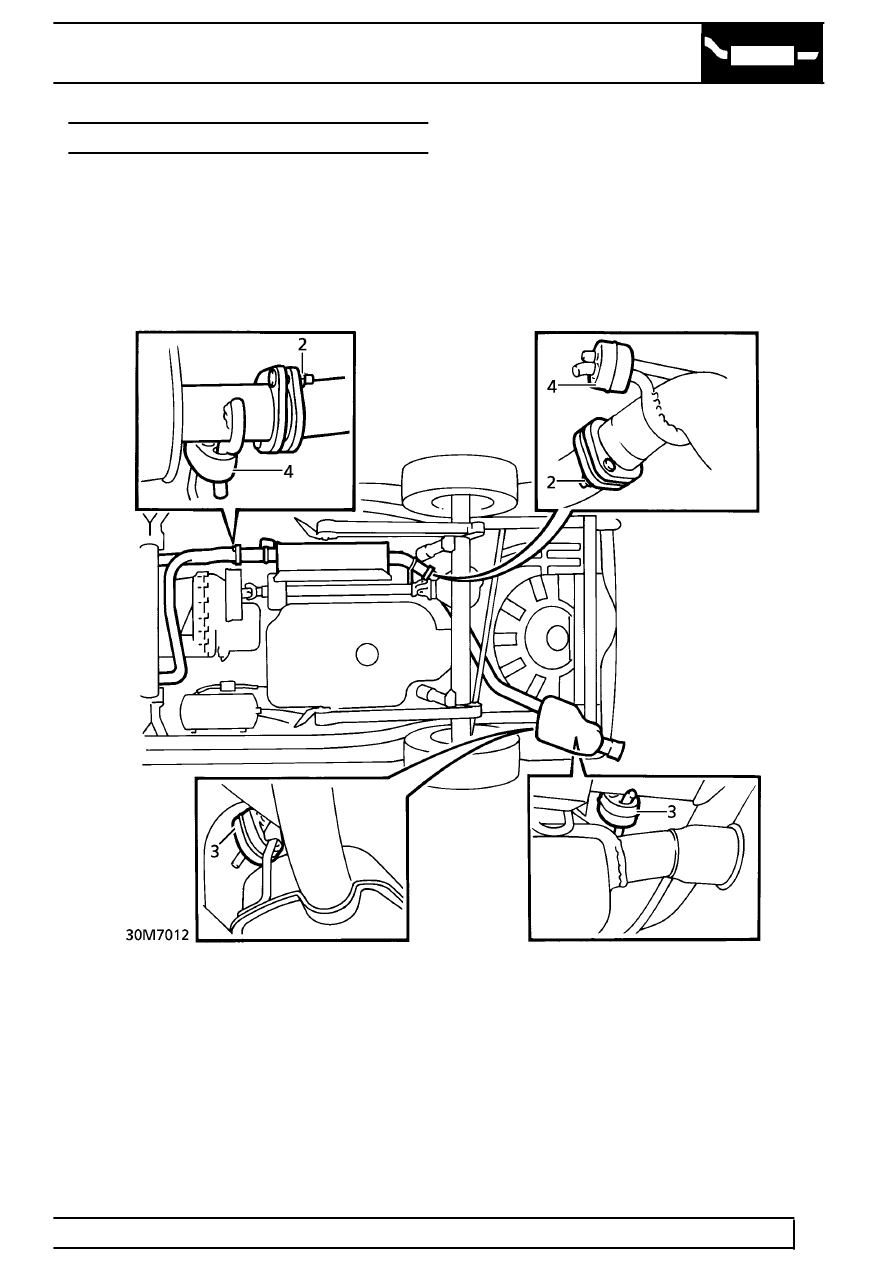

Remove

1. Raise vehicle on four post lift.
2. Remove 4 nuts securing intermediate pipe

flanges to front and rear pipes.

3. Release 2 mounting rubbers. Remove rear pipe.
4. With assistance, release 2 mounting rubbers.

Remove intermediate pipe.

Refit

5. Ensure mating faces are clean.
6. With assistance, position intermediate pipe.

Secure with mounting rubbers.

7. Position rear pipe. Secure with mounting

rubbers.

8. Position intermediate pipe flanges. Secure with

nuts. Tighten to

25 Nm (18 lbf.ft).
