26 - COOLING SYSTEM - BMW DIESEL (ENGINE COOLING): DESCRIPTION AND OPERATION

26

COOLING SYSTEM

NEW RANGE ROVER

2

DESCRIPTION AND OPERATION

ENGINE COOLING

Description

The 2.5 litre diesel engine uses a pressurized cooling
system and a vertical flow, two row matrix radiator. An
expansion tank, mounted on the RH side of the
engine compartment, provides a fluid reservoir for the
coolant system.

A belt driven centrifugal water pump, complete with
viscous fan, is fitted to the engine front timing cover
and pumps coolant to the engine crankcase and
cylinder head. The thermostat housing, located at the
front of the crankcase, see 26M7030, is fitted with a
separate vent valve.

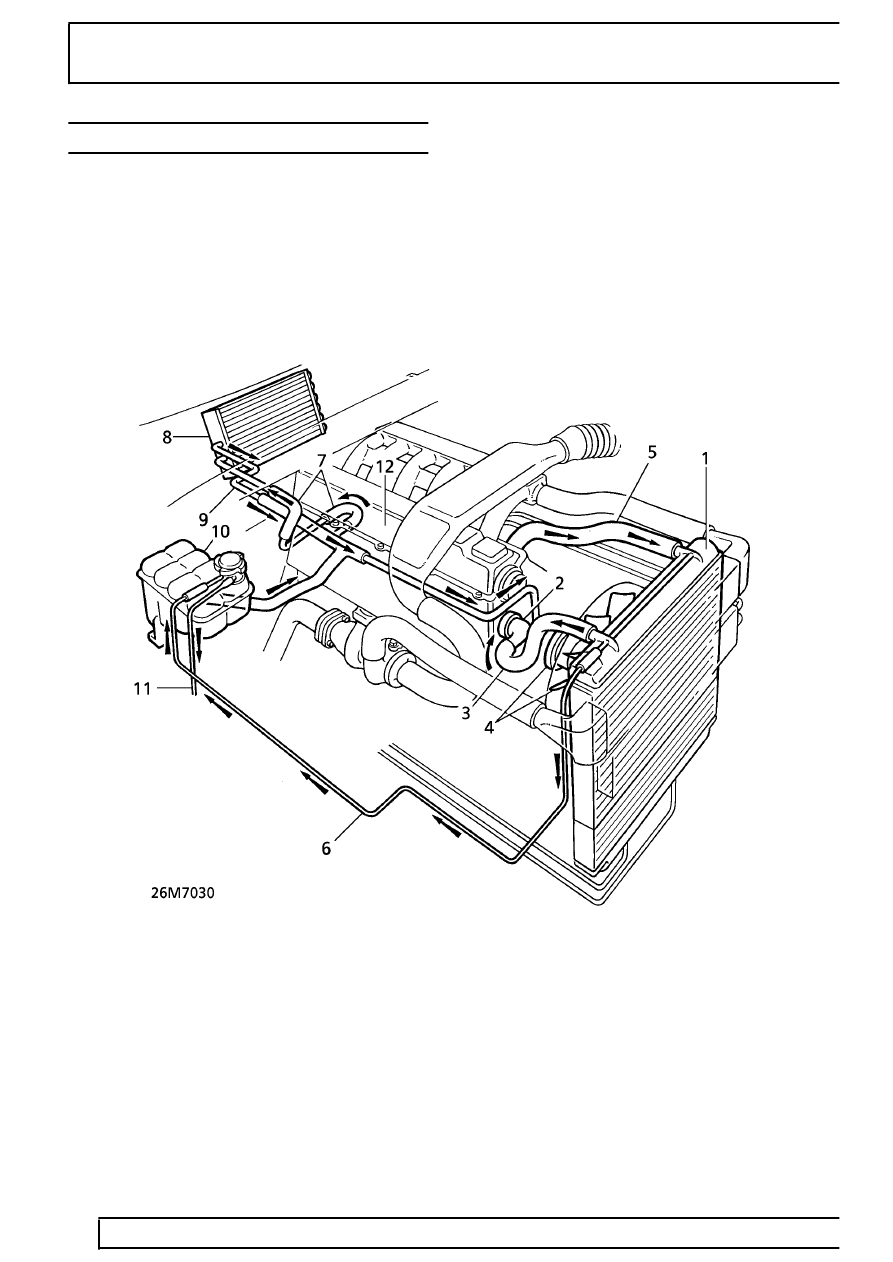

Engine cooling system

1. Radiator
2. Thermostat/housing
3. Radiator return hose
4. Viscous fan and water pump
5. Radiator top hose
6. Radiator bleed pipe

7. Heater feed pipe
8. Heater matrix
9. Heater return pipe

10. Expansion tank
11. Overflow/breather pipe
12. Crankcase
