TIMING CHAIN AND GEARS - from 99MY

LAND ROVER V8

55

REPAIR

Refit

14. Use a suitable gasket removal spray and plastic

scraper to clean cylinder head and cylinder block
mating faces. Ensure bolt holes are left clean
and dry.

CAUTION: Do not use metal scraper or
machined surfaces may be damaged.

15. Check head and block faces for warping and

pitting.

16. Fit cylinder head gasket with the word TOP

uppermost.

NOTE: Gasket must be fitted dry.

17. Carefully fit cylinder head and locate on dowels.
18. Lightly lubricate new cylinder head bolt threads

with clean engine oil.

NOTE: Long bolts: 1, 3, 5. short bolts: 2, 4,
6, 7, 8, 9, 10.

19. Fit bolts and tighten in the sequence shown to

20 Nm (15 lbf.ft) then 90

°

, then a further 90

°

.

20. Clean push rods.
21. Lubricate ends of push rods with clean engine

oil.

22. Fit push rods in their removed order.
23. Clean base of rocker pillars and mating face on

cylinder head.

24. Clean contact surface on rockers, valves and

push rods.

25. Lubricate contact surface and rocker shaft with

clean engine oil.

26. Fit rocker shaft assembly and engage push rods.

Tighten bolts progressively to

38 Nm (28 lbf.ft).

27. Fit rocker cover.
28. Position alternator mounting bracket, fit and

tighten bolts to

40 Nm (30 lbf.ft).

29. Position engine harness, align oil cooler pipe

and secure with bolt.

30. Position auxiliary drive belt tensioner, fit bolt and

tighten to

45 Nm (33 lbf.ft).

31. Position engine earth lead, fit bolt and tighten to

22 Nm (16 lbf.ft).

32. Connect HT leads to spark plugs.
33. Fit exhaust manifold gasket.

See MANIFOLD

AND EXHAUST SYSTEM, Repair.

34. Fit inlet manifold gasket.

See MANIFOLD AND

EXHAUST SYSTEM, Repair.

35. Remove stand(s) and lower vehicle.

TIMING CHAIN AND GEARS - from 99MY

Service repair no - 12.65.12

Remove

1. Remove front cover gasket.

See this section.

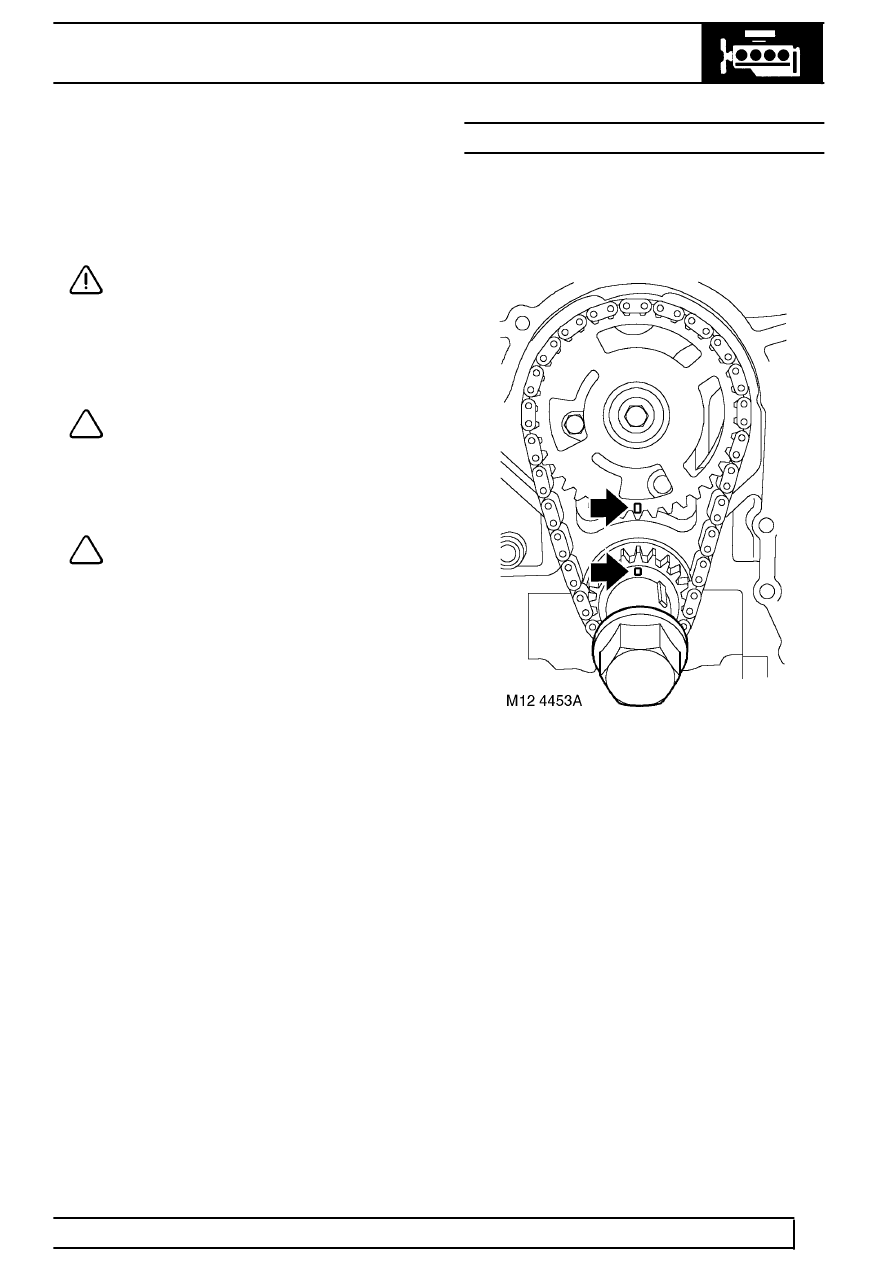

2. Fit crankshaft pulley bolt and rotate engine to

align timing marks. Remove crankshaft pulley
bolt.
