TIMING CHAINS AND SPROCKETS

BMW DIESEL

59

REPAIR

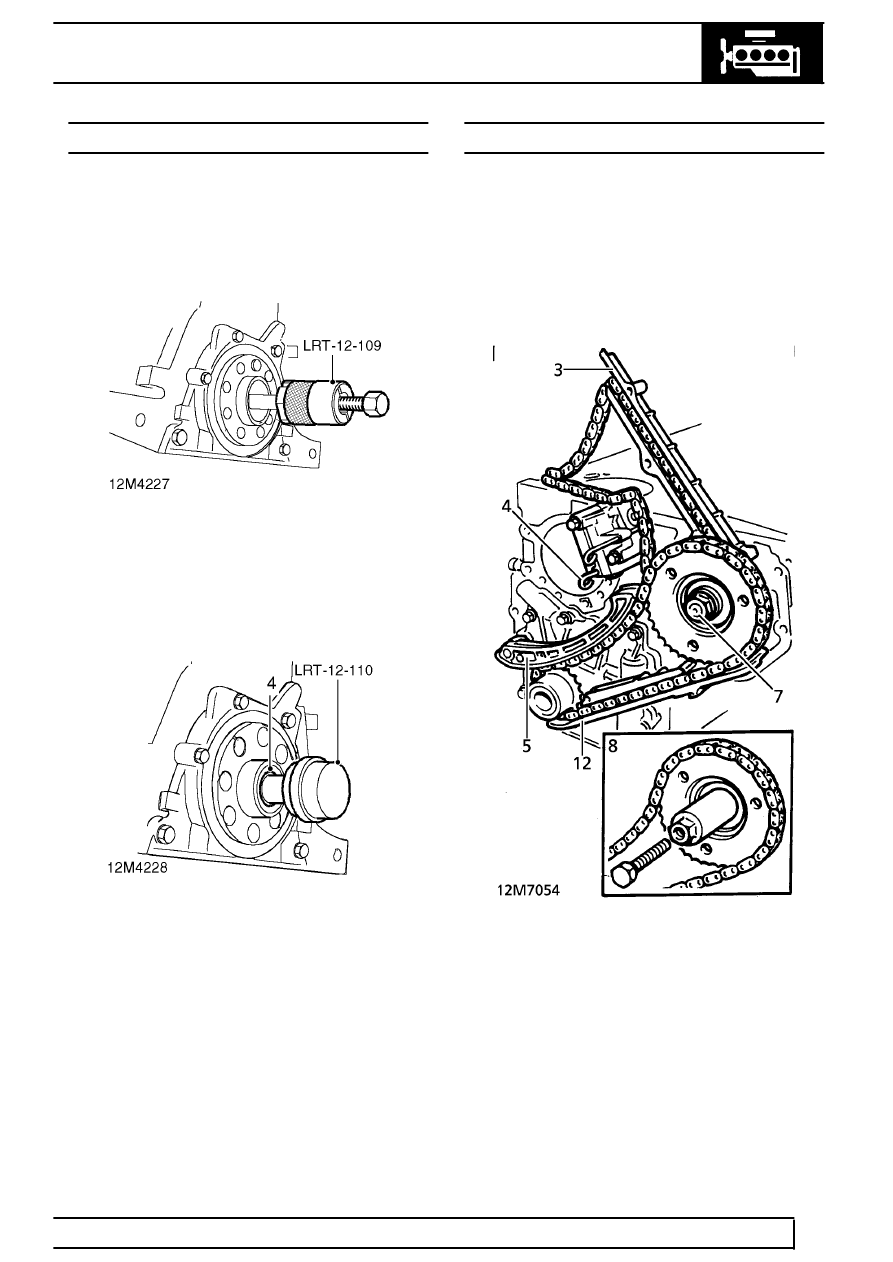

CRANKSHAFT SPIGOT BEARING

Service repair no - 12.21.45/01

Remove

1. Remove flywheel/drive plate.

See this section.

2. Remove spigot bearing using LRT-12-109,

discard bearing.

Refit

3. Clean spigot bearing recess in crankshaft.

4. Position new spigot bearing to crankshaft.
5. Drift bearing fully into crankshaft using

LRT-12-110.

6. Fit flywheel/drive plate.

See this section.

TIMING CHAINS AND SPROCKETS

Service repair no - 12.65.12

Remove

1. Disconnect battery negative lead.
2. Remove front cover.

See this section.

3. Remove upper timing chain guide rail.

4. Using a suitable lever, retract lower chain

tensioner plunger. Insert retaining pin
LRT-12-114.

5. Remove lower timing chain tensioner rail.
6. Ensure timing pin LRT-12-108 is still located in

flywheel.
