OIL COOLER (page 2 of 2)

12

ENGINE

NEW RANGE ROVER

36

REPAIR

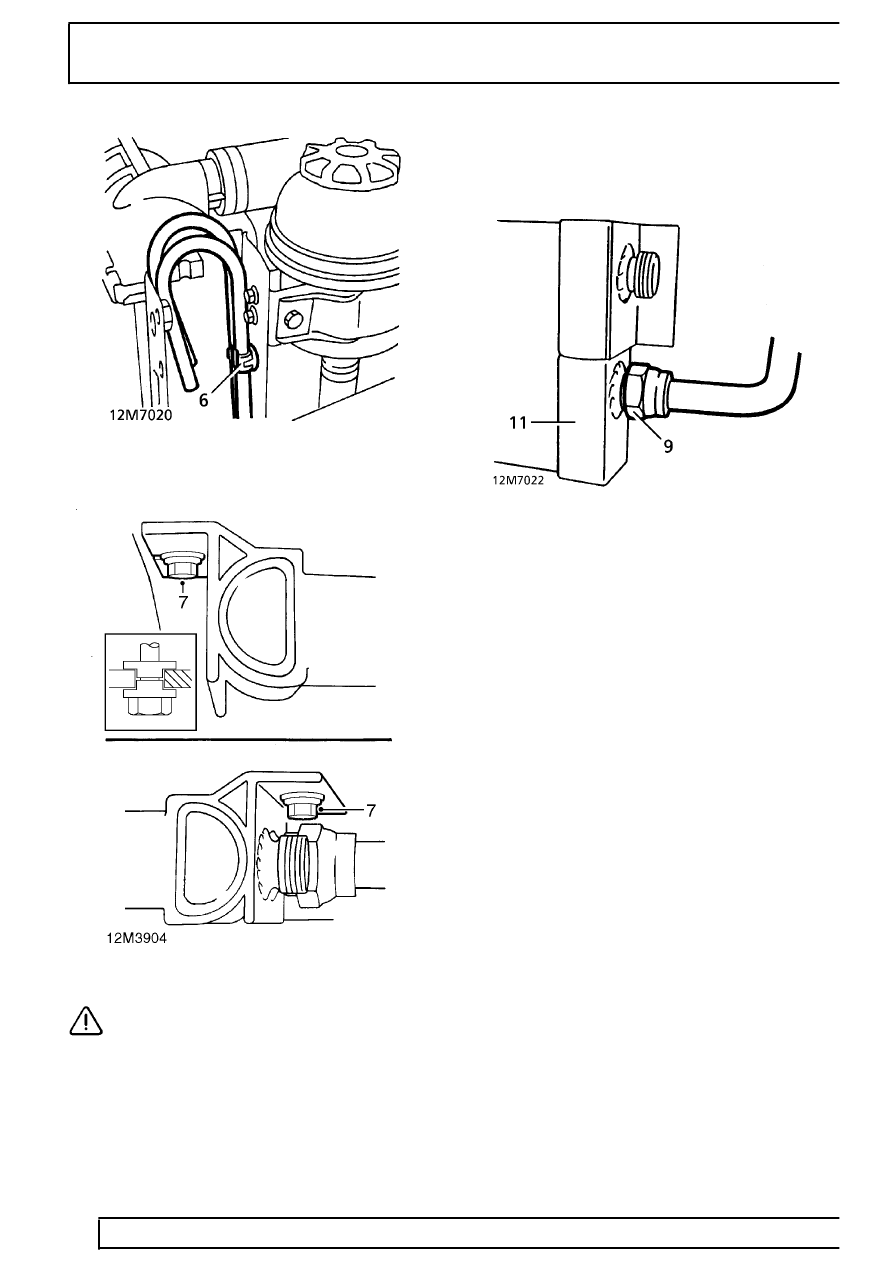

7. Remove 2 bolts securing oil cooler to radiator

bracket.

CAUTION: The RH side of the oil cooler
has a sliding mount which allows the
cooler to expand and contact with

changes in temperature. Incorrect tightening
torque of the RH fixing will lead to cooler damage.

8. Raise oil cooler for access.
9. Disconnect lower hose. Remove ’O’ ring and

discard.

10. Plug hose and cooler.
11. Remove oil cooler.

Refit

12. Position oil cooler. Remove plugs.
13. Using new ’O’ ring, connect lower hose to oil

cooler. Tighten to

30 Nm (22 lbf.ft).

14. Lower cooler to radiator bracket.
15. Apply Loctite 270 Stud Lock to threads of RH

fixing.

16. Assemble spacers to fixing and secure fixing to

radiator bracket, finger tight.

17. Engage slot in RH side of cooler to spacers.
18. RH fixing Tighten to

5 Nm (4 lbf.ft).

LH fixing Tighten to 25 Nm (19 lbf.ft).

19. Using new ’O’ ring, connect upper pipe to oil

cooler. Tighten to

30 Nm (22 lbf.ft)

20. Remove container.
21. Secure fog lamp breather tubes to radiator

bracket clips.

22. Fit deflector panel. Secure with studs.
23. Fit intercooler.

See FUEL SYSTEM, Repair.

24. Check engine oil level. Top-up if necessary.
