CYLINDER HEAD GASKET (page 2 of 6)

BMW DIESEL

25

REPAIR

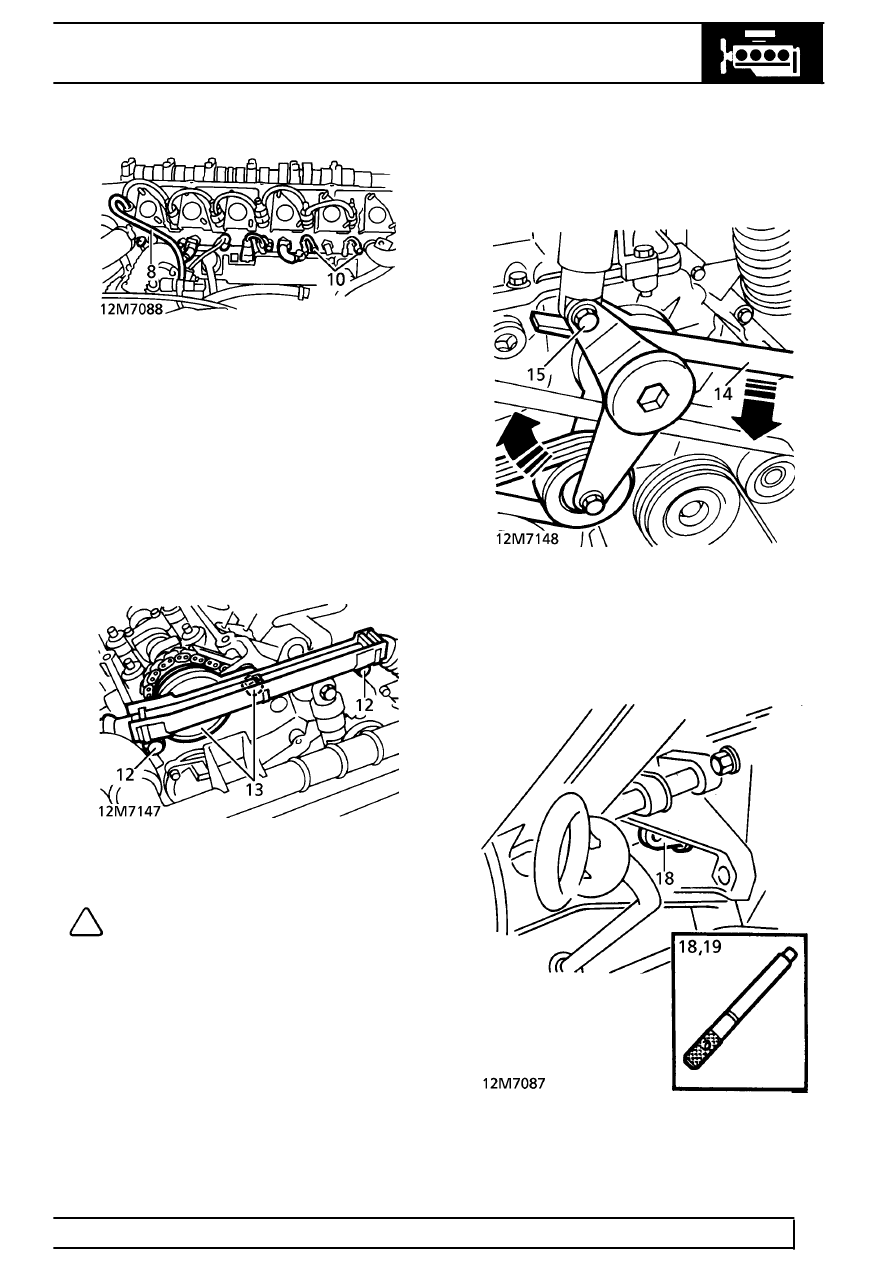

9. Disconnect leak-off pipe from No. 1 injector. Plug

injector and pipe.

10. Disconnect engine coolant temperature sensor

(ECT) Sensor and temperature gauge sensor.

11. Disconnect leads from 6 glowplugs.
12. Disconnect No. 4 injector needle lift sensor.

Vehicles without EGR

13. Remove 2 bolts securing harness trunking to

cylinder head. Tie trunking aside.

14. Remove remaining bolt securing camshaft end

cover. Remove cover. Discard ’O’ ring.

NOTE: LH cover bolt also serves as
retaining pin for timing chain guide rail.

All vehicles

15. Release alternator belt tension using a suitable

lever beneath tensioner damper as shown.
Release drive belt from alternator pulley.

16. Remove bolt securing damper to drive belt

tensioner.

17. Release hoses from thermostat housing and

cylinder head.

18. Disconnect heater hose from cylinder head.
19. Remove plastic plug from flywheel timing pin

access hole. Insert timing pin LRT-12-108.
