CAMSHAFT COVER GASKET - WITH EGR

12

ENGINE

NEW RANGE ROVER

4

REPAIR

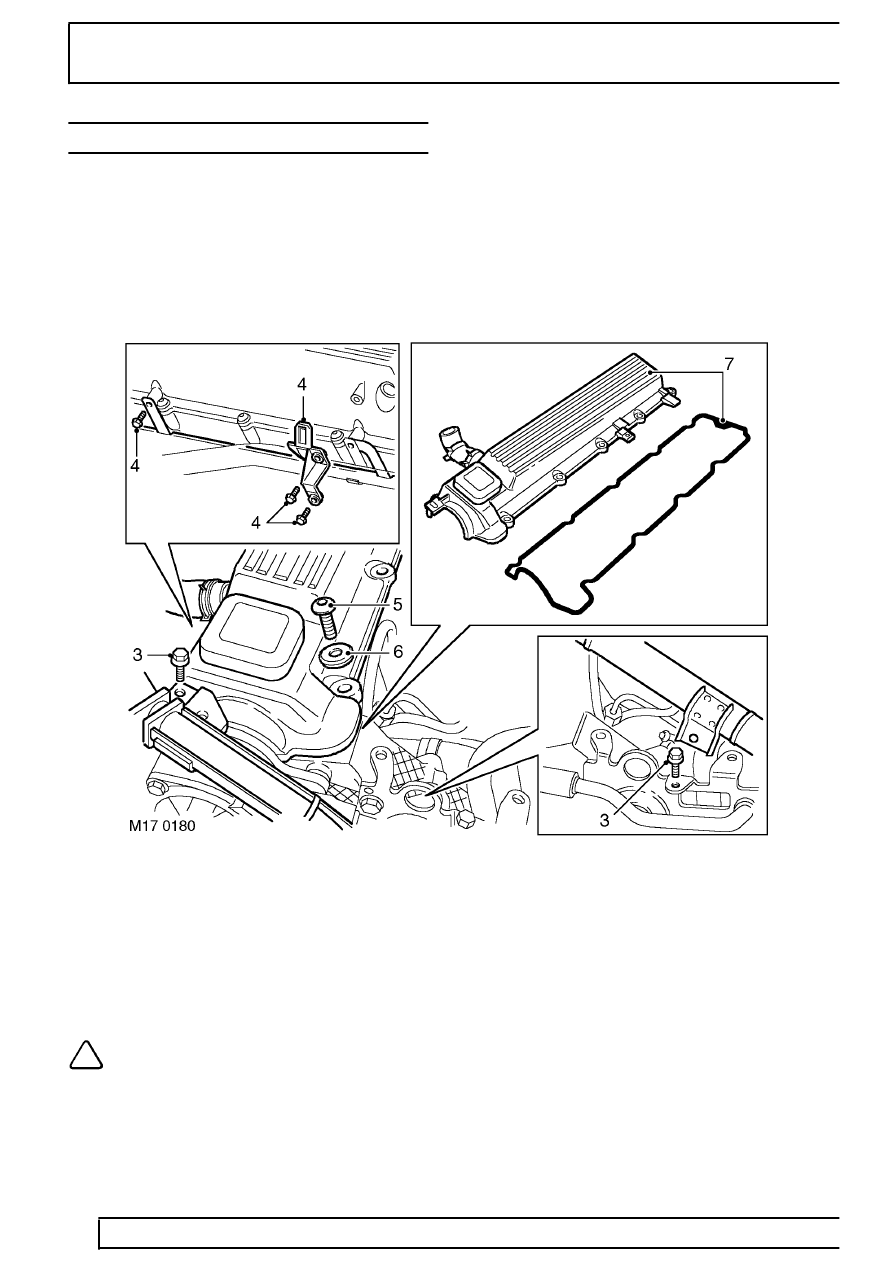

CAMSHAFT COVER GASKET - WITH EGR

Service repair no - 12.29.40

Remove

1. Disconnect battery negative terminal.
2. Remove air intake ducting.

See FUEL

SYSTEM, Repair.

3. Remove 2 bolts securing harness trunking and

position trunking aside.

4. Remove 3 bolts securing intake ducting bracket

and exhaust manifold heat shield to camshaft
cover. Collect bracket.

5. Remove 10 bolts securing camshaft cover to

cylinder head.

6. Collect sealing washers.
7. Remove camshaft cover. Collect gasket and

discard.

Refit

8. Inspect sealing washers, renew as necessary.
9. Ensure mating faces are clean.

10. Fit gasket to camshaft cover.
11. Position camshaft cover on cylinder head.

Ensure gasket is correctly seated.

NOTE: Protrusion on rear of gasket can
snag on bearing cap during positioning of
cover.

12. Fit camshaft cover bolts. Tighten in diagonal

sequence, working from centre outwards to

15

Nm (11 lbf.ft).

13. Align exhaust manifold heat shield. Position

intake ducting bracket.

14. Secure ducting bracket and heat shield with

bolts.

15. Fit air intake ducting.

See FUEL SYSTEM,

Repair.

16. Connect battery negative terminal.
