OIL SEALS

07

GENERAL FITTING REMINDERS

NEW RANGE ROVER

4

INFORMATION

OIL SEALS

NOTE: Ensure that the seal running track
is free from pits, scores, corrosion and
general damage prior to fitting

replacement seal.

1. Always fit new oil seals when rebuilding an

assembly.

2. Carefully examine seal before fitting to ensure

that it is clean and undamaged.

3. Coat the sealing lips with clean grease; pack

dust excluder seals with grease, and heavily
grease duplex seals in cavity between sealing
lips.

4. Ensure that seal spring, if provided, is correctly

fitted.

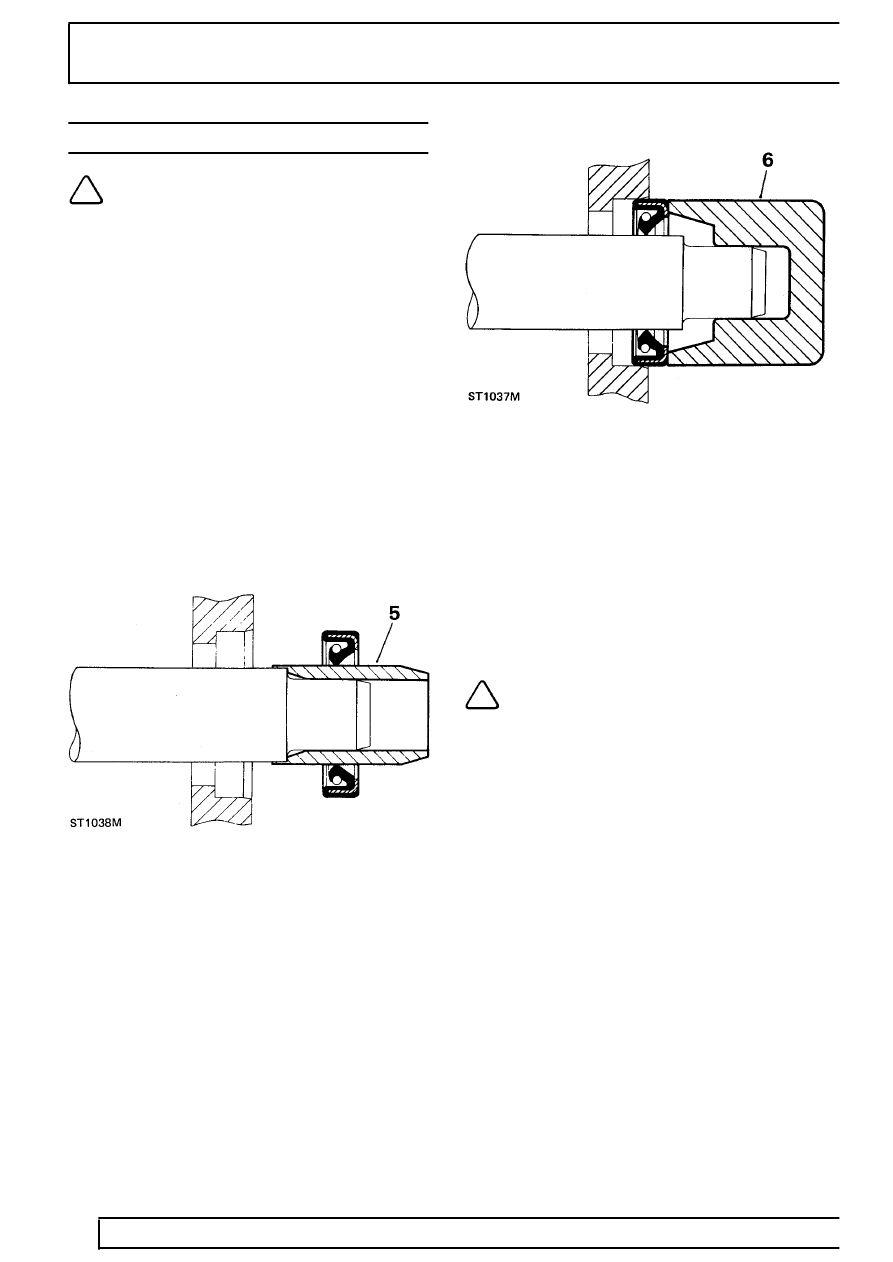

5. Place lip of seal towards fluid to be sealed and

slide into position on shaft, using fitting sleeve
when possible to protect sealing lip from damage
by sharp corners, threads or splines. If fitting
sleeve is not available, use plastic tube or tape
to prevent damage to sealing lip.

6. Grease outside diameter of seal, place square to

housing recess and press into position, using
great care and if possible a ’bell piece’ to ensure
that seal is not tilted. (In some cases it may be
preferable to fit seal to housing before fitting to
shaft). Never let weight of unsupported shaft rest
in seal.

7. If correct service tool is not available, use a

suitable drift approximately 0.4mm (0.015 in)
smaller than outside diameter of seal. Use a
hammer VERY GENTLY on drift if a suitable
press is not available.

8. Press or drift seal in to depth of housing if

housing is shouldered, or flush with face of
housing where no shoulder is provided. Ensure
that the seal does not enter the housing in a
tilted position.

NOTE: Most cases of failure or leakage of
oil seals are due to careless fitting, and
resulting damage to both seals and

sealing surfaces. Care in fitting is essential if
good results are to be obtained. NEVER use a seal
which has been improperly stored or handled,
such as hung on a hook or nail.
