501-20B Supplemental Restraint System: Description And Operation (page 6 of 26)

second row side air curtains are a standard fit on all vehicles. The third row side air curtains are fitted on seven seat
vehicles only. The side air curtains use compressed argon as the inflation medium.


First and Second Row Side Air Curtain

NOTE :








The first and second row side air curtains are installed on the cant rails above the front and rear doors, behind the
headliner.

Each side air curtain has an inflator, which is attached to the header rail by a mounting bracket and two screws. The
inflator is connected to the air curtain by a gas guide pipe.




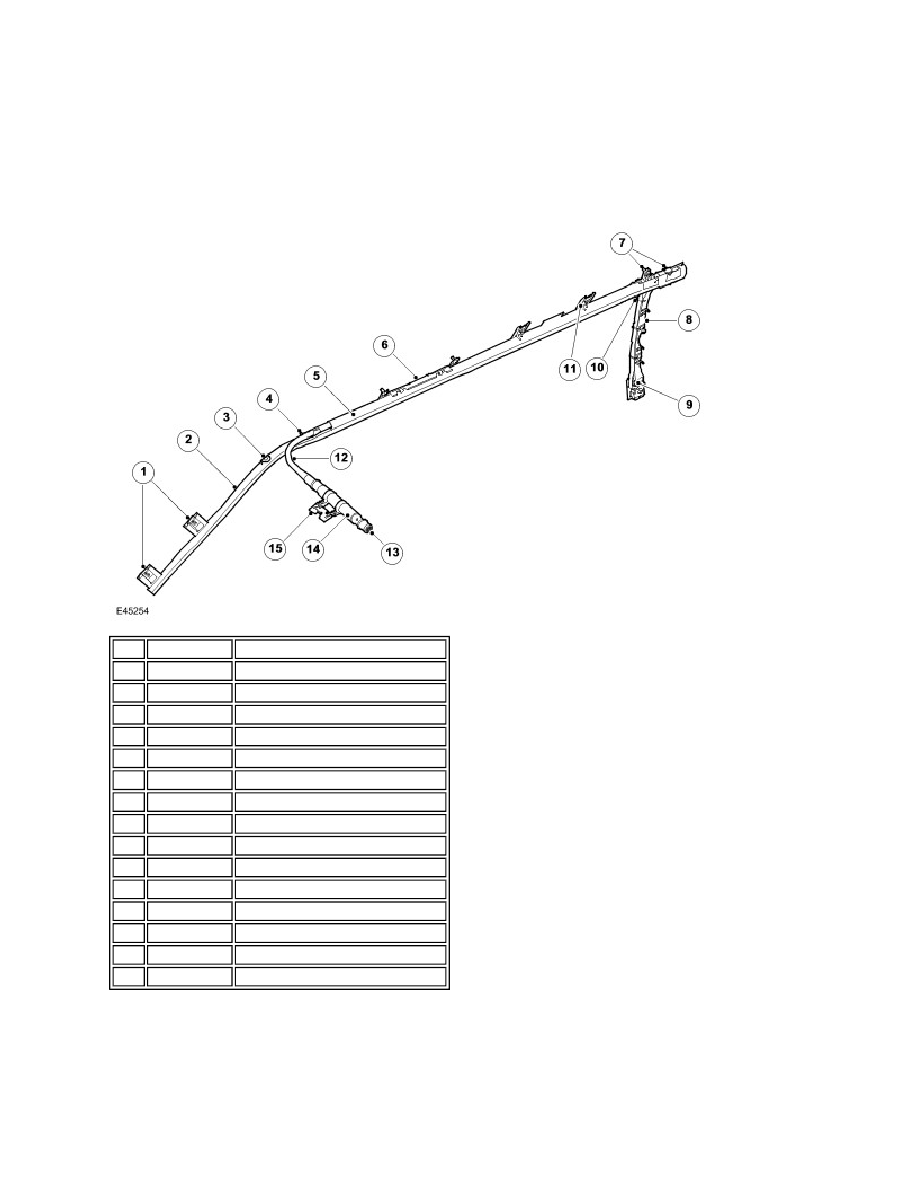

Right side air curtain shown, left side air curtain is mirror image

Item  Part Number

Description

1

 -

Air curtain anchorage points

2

 -

Non inflatable section of air curtain

3

 -

Air curtain clip (manufacturing aid)

4

 -

Front gas guide attachment

5

 -

Inflatable section of air curtain

6

 -

B pillar ramp

7

 -

Securing screws

8

 -

Active tether device

9

 -

Rear tether anchor

10

 -

Rear tether

11

 -

Cant rail clip

12

 -

Gas guide pipe

13

 -

Inflator electrical connector

14

 -

Inflator

15

 -

Inflator mounting bracket
