Rear Wiper Pivot Arm

Rear Wiper Pivot Arm (84.35.01)

Special Service Tools


General purpose puller
100-005A (LRT-99-500A)


Removal

Installation

Published : Jul 1, 2004

1 .

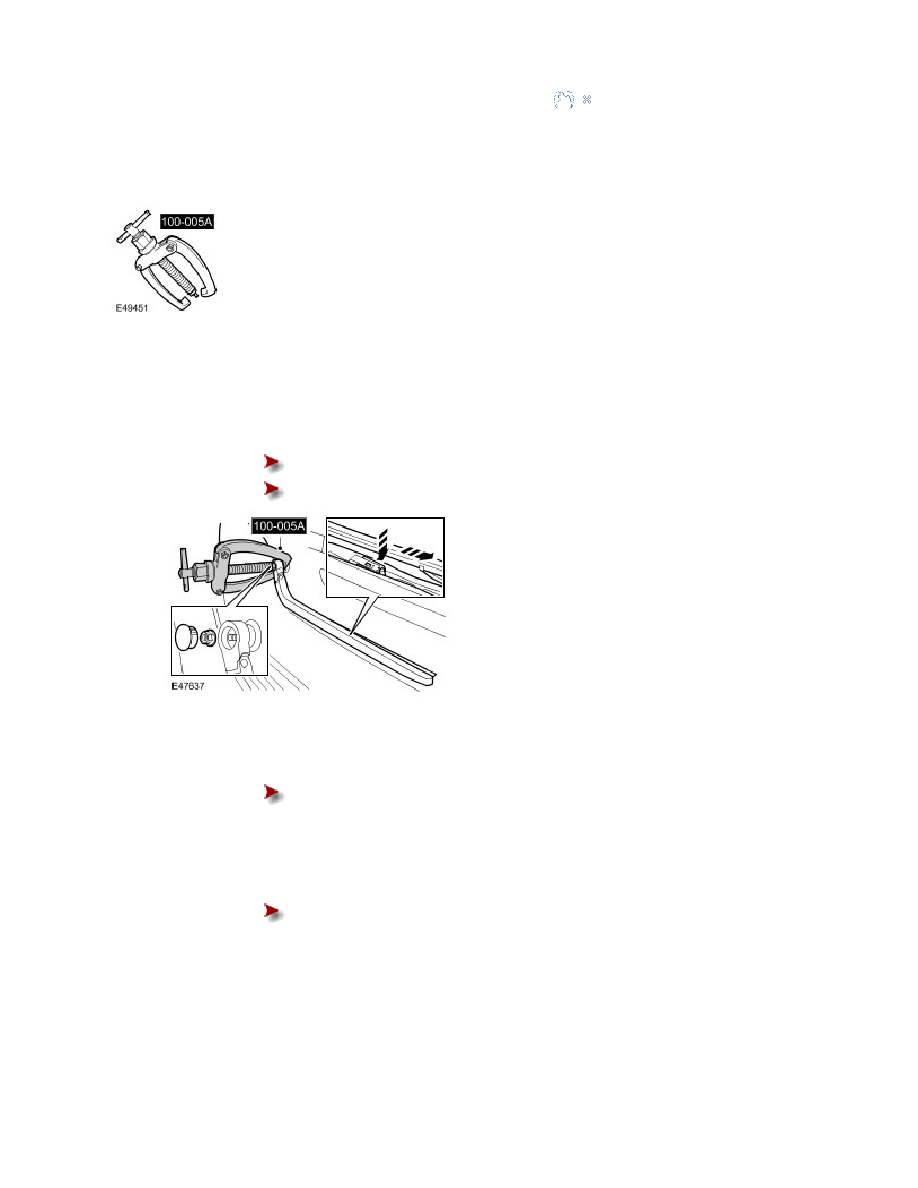

  Noting the fitted position and using the special tool, remove the rear wiper pivot arm.

Remove the nut cover.

Remove the nut.

2 .

NOTE :

  Do not disassemble further if the component is removed for access only.

  Remove the wiper blade.

Release the clip.

1 .

  To install, reverse the removal procedure.

Tighten the nut to 15 Nm (11 lb.ft).
