Exhaust Manifold LH




Exhaust Manifold LH (30.15.10)

Removal

All vehicles









Left-hand drive vehicles







Published : May 10, 2004

1 .



Disconnect the battery ground cable. For additional information, refer to

Specifications

 (Section 414-

00)

2 .



Remove the exhaust system. For additional information, refer to

Exhaust System (30.10.08)

(Section

309-00)

3 .



Remove the fender splash shield. For additional information, refer to

Fender Splash Shield

(76.10.48)

 (Section 501-02)

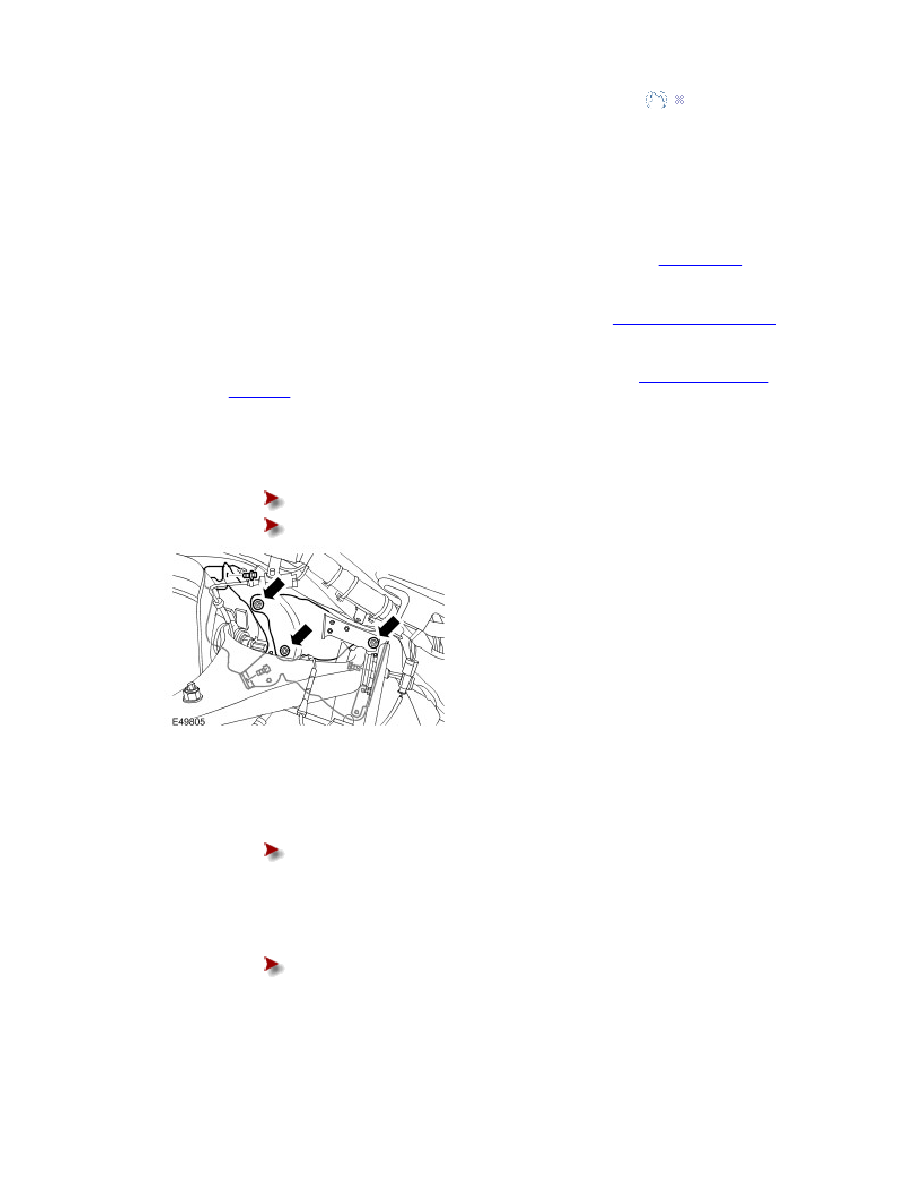

4 .

NOTE :

  The heatshield consists of 3 parts.

  Remove the upper suspension arm and brake line heat shields for access.



Remove the 3 nuts.



Remove the 3 bolts.

1 .



Check the road wheels are in the straight ahead position, then remove the steering column universal
joint upper clamp bolt.



Discard the retaining bolt.

2 .

  Release the upper steering column shaft.

3 .

  Remove the steering rack universal joint clamp bolt.



Discard the retaining bolt.

4 .

  Release and remove the shaft and joint assembly.
