Camshaft Timing (page 6 of 7)

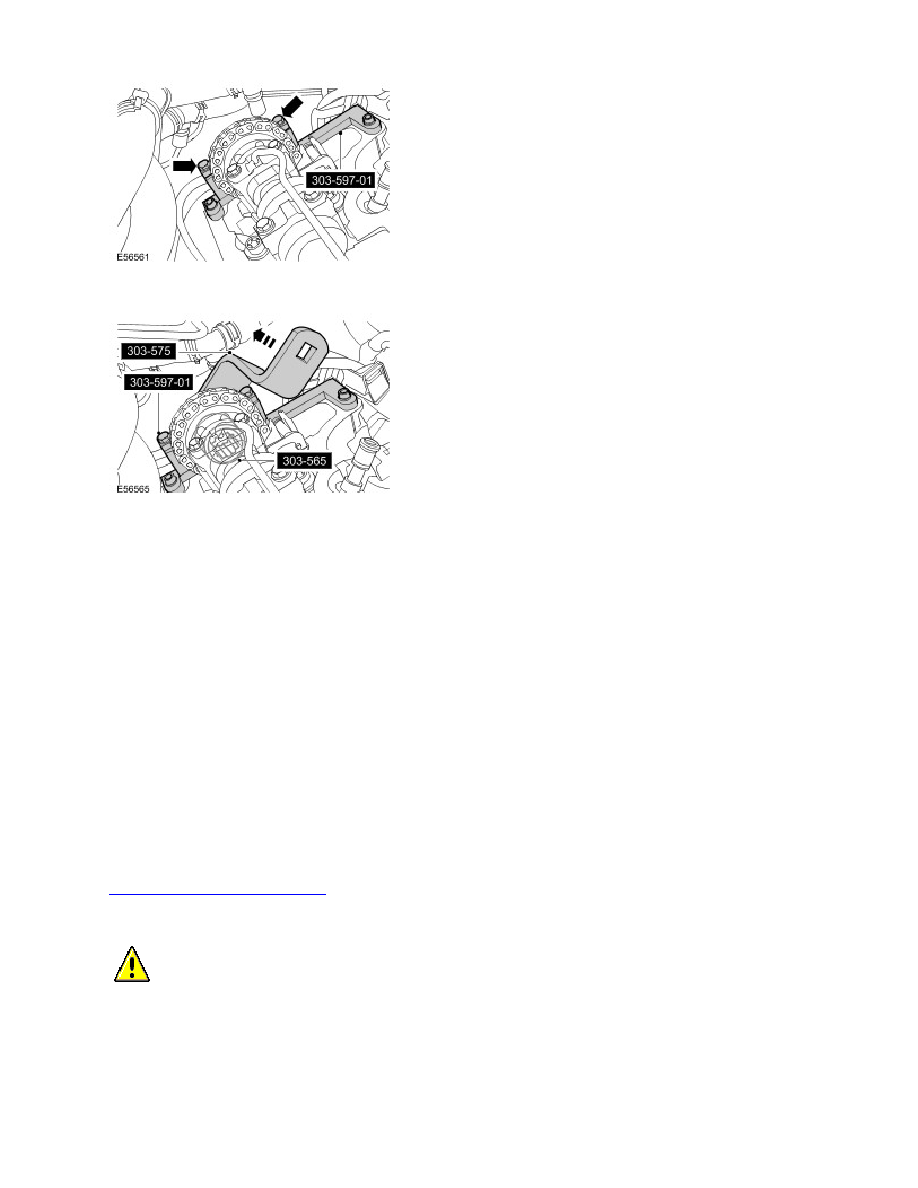

18 .  Using the special tool, tighten the camshaft sprocket bolt to 20 Nm (15 lb.ft), then a further 100 degrees.



19 .  Remove the special tools.


20 .  Install the RH hydraulic timing chain tensioner.



21 .  NOTE :


NOTE :


Repeat the above procedure to adjust the LH camshaft timing.


22 .  Install the camshaft roller followers.

Camshaft Roller Follower (12.29.57)



23 .


Install the generator.

Install a new seal.

Clean the component mating faces.

Tighten the tensioner to 44 Nm (32 lb.ft).

If either camshaft is disturbed, both camshafts MUST be retimed.

The LH camshaft sprocket bolt has a right hand thread.

   CAUTION: Tighten the bolts in the sequence shown.

Clean the component mating faces.

Tighten the bolts to 45 Nm (33 lb.ft).
