Steering Column Removal (page 7 of 8)





















1 .

  Install the steering angle sensor.



Tighten the Torx screws to 3 Nm (2.2 lb.ft).

2 .

  Install the ignition switch assembly.



Tighten the shear bolts until the heads shear off.

3 .







   CAUTION: Make sure the bolt holes are clean and free of swarf.

   CAUTION: The steering column bolts must by tighted by hand a minimum of 3 revolutions.

   CAUTION: Air tools MUST NOT be used on steering column bolts.

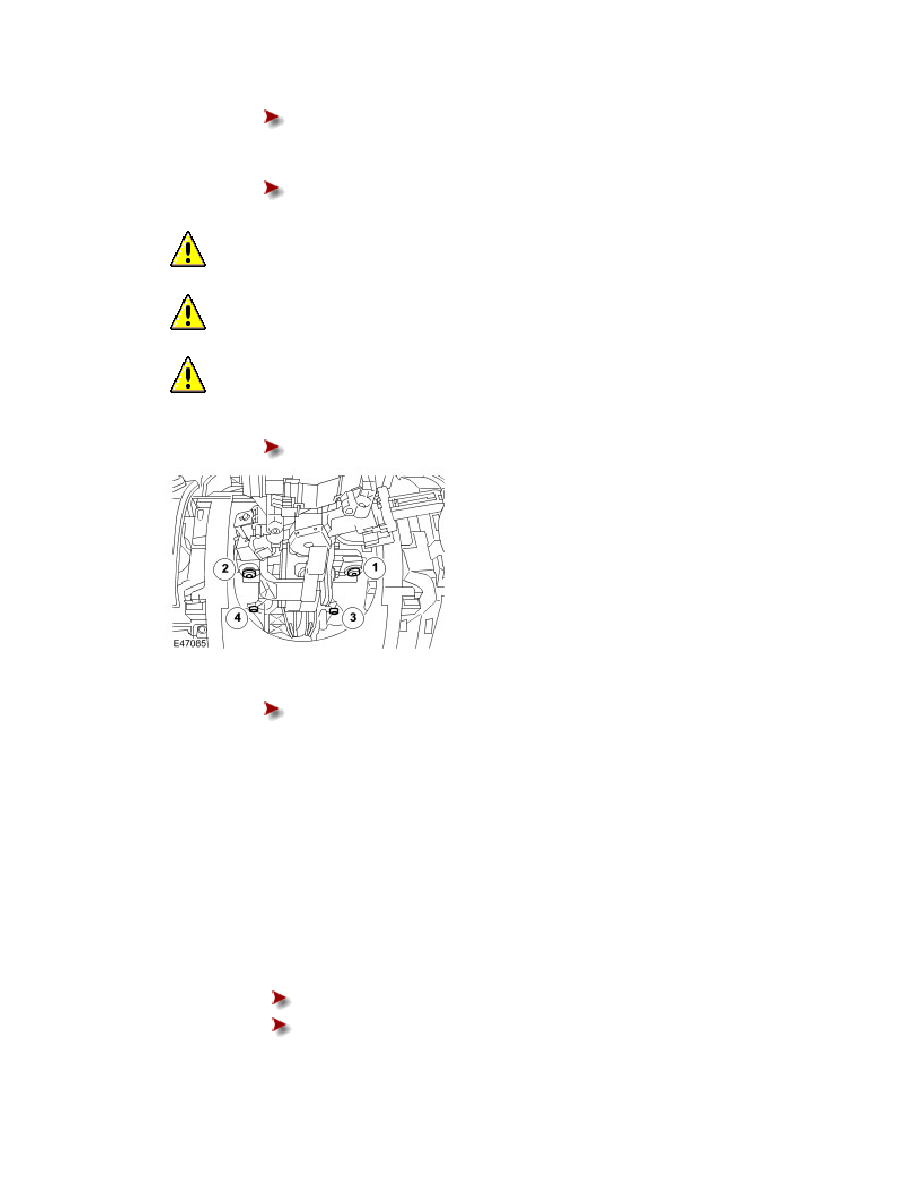

With assistance, install the steering column.



Tighten the bolts in sequence to 25 Nm (18 lb.ft).

4 .

  Connect the steering column intermediate shaft.



Install the special bolt and tighten the new nut to 22 Nm (16 lb.ft).

5 .

  Secure the wiring harness to the steering column.

6 .

  Connect the steering column adjustment motor electrical connector.

7 .

  Connect the steering angle sensor electrical connector.

8 .

  Connect the passive coil electrical connector.

9 .

  Connect the ignition switch electrical connector.

10 .

  Install the steering column gaiter panel.



Secure with the clips.



Tighten the Torx screws.

11 .

  Install the steering column switch assembly.
