BODY CONTROL UNIT

86-3-6

DESCRIPTION AND OPERATION

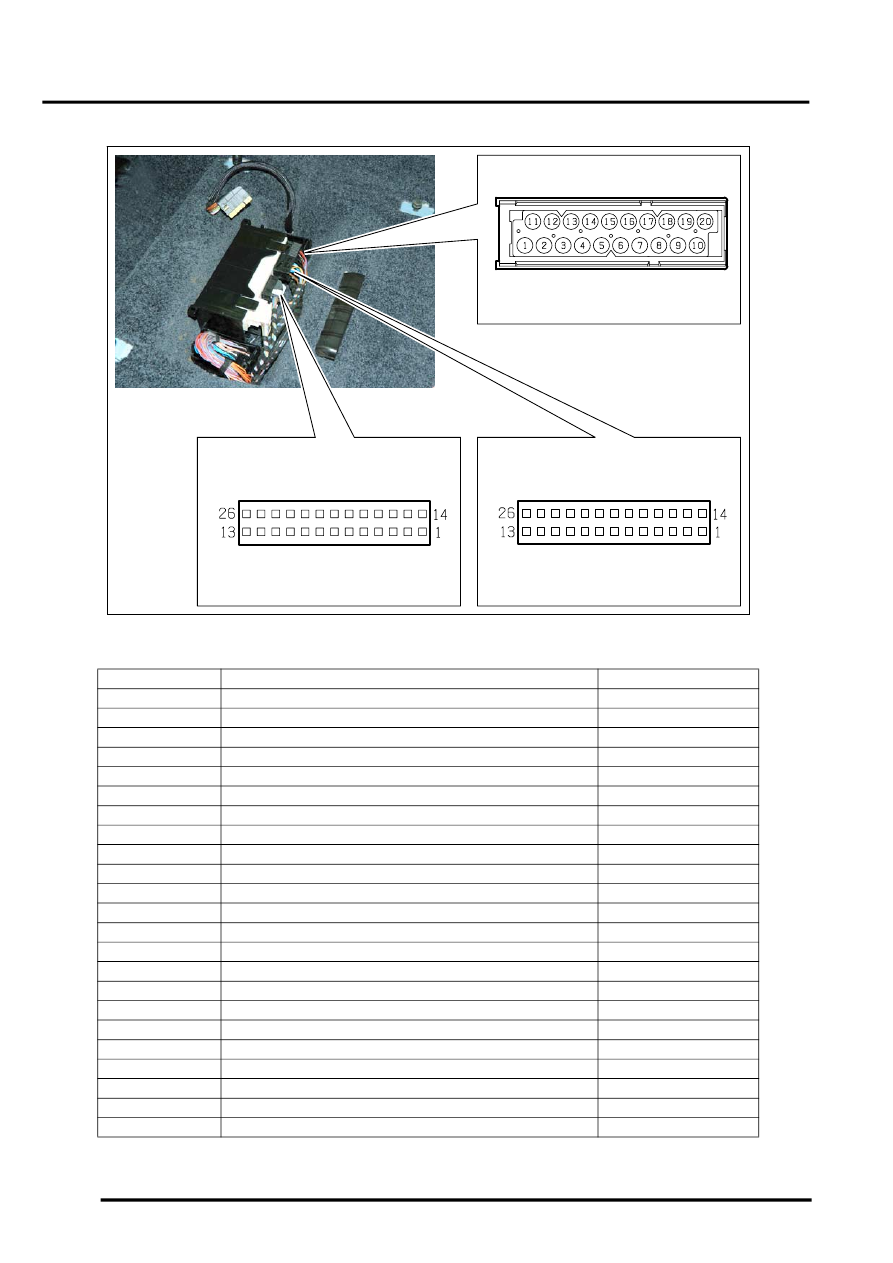

BCU Harness Connectors

BCU Harness Connector C0660 Pin Details

Pin No.

Description

Input/Output

1

Battery power supply

Input

2

Front interior lamp switch

Output

3

Windscreen washer switch

Input

4

Windscreen wipers switch 2

Input

5

Windscreen wipers switch 1

Input

6

LH (RHD) or RH (LHD) rear door open/close contacts

Input

7

RH (RHD) or LH (LHD) rear door open/close contacts

Input

8 to 11

Not used

–

12

K bus

Input/Output

13

Central door locking remote control serial bus

Input/Output

14

Ground

–

15

RH (RHD) or LH (LHD) rear window switch close selection

Input

16

Not used

–

17

LH (RHD) or RH (LHD) rear window switch open selection

Input

18

LH (RHD) or RH (LHD) rear window switch close selection

Input

19

Upper tail door open/close contacts

Input

20

Windscreen wipers reset switch

Input

21

Not used

–

22

Lower tail door release switch

Input

23

Auxiliary power supply

Input

24

Central door locking switch

Input

25

P bus

Input/Output

26

RH (RHD) or LH (LHD) rear window switch open selection

Input

M86 5978

C0661

C0662

C0660
