MANIFOLDS AND EXHAUST SYSTEM – V8Exhaust Manifold Component Layout

MANIFOLDS AND EXHAUST SYSTEM – V8

DESCRIPTION AND OPERATION

30-2-1

MANIFOLDS AND EXHAUST SYSTEM – V8

DESCRIPTION AND OPERATION

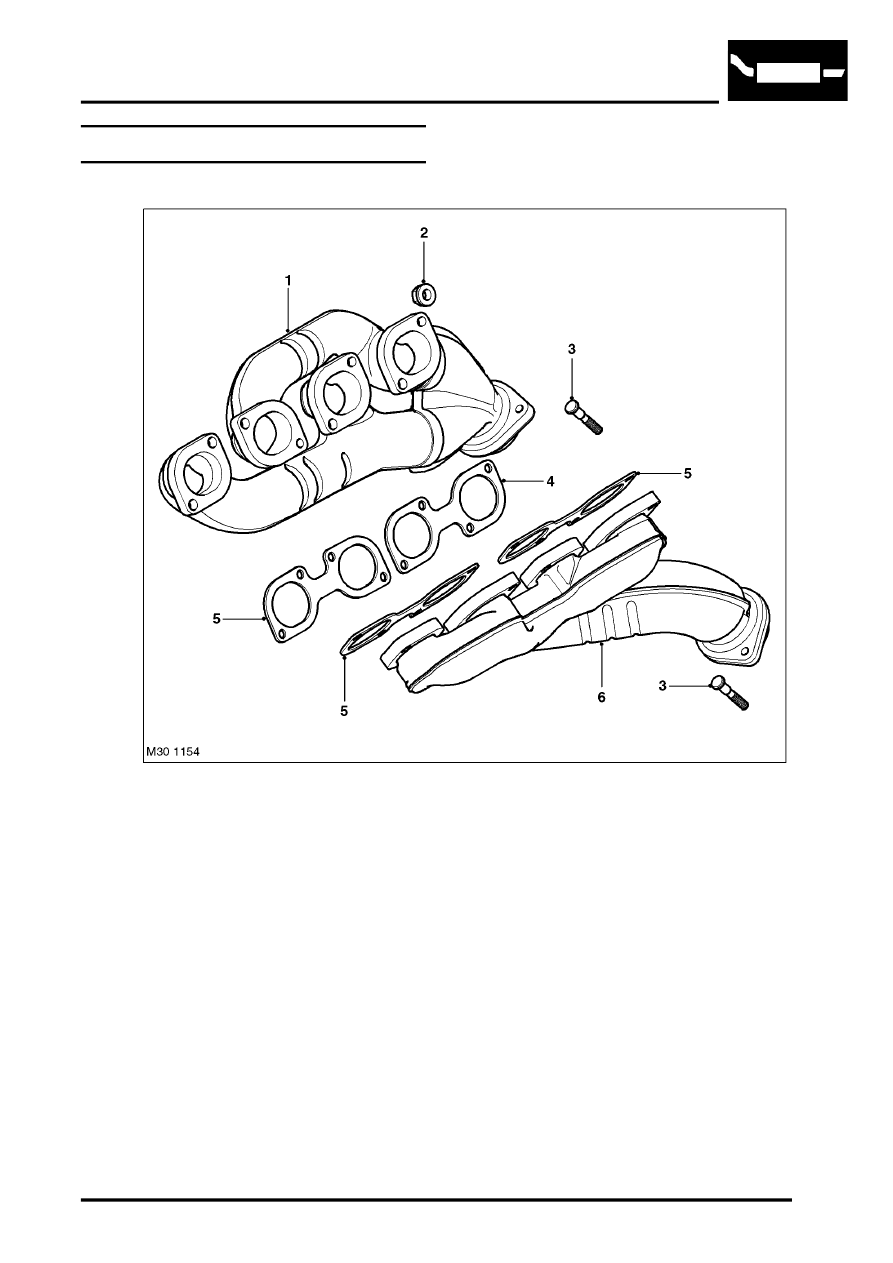

Exhaust Manifold Component Layout

1 Exhaust Manifold – Cylinders 1 – 4
2 Nut – (16 off)
3 Stud – Manifold to Exhaust Pipe — (4 off)

4 Gasket – cylinders 3 – 4
5 Gasket – cylinders 1 – 2, 5 – 6 and 7 – 8
6 Exhaust Manifold – Cylinders 5 – 8
