Torque Converter

AUTOMATIC TRANSMISSION – ZF 5HP24

DESCRIPTION AND OPERATION 44-2-11

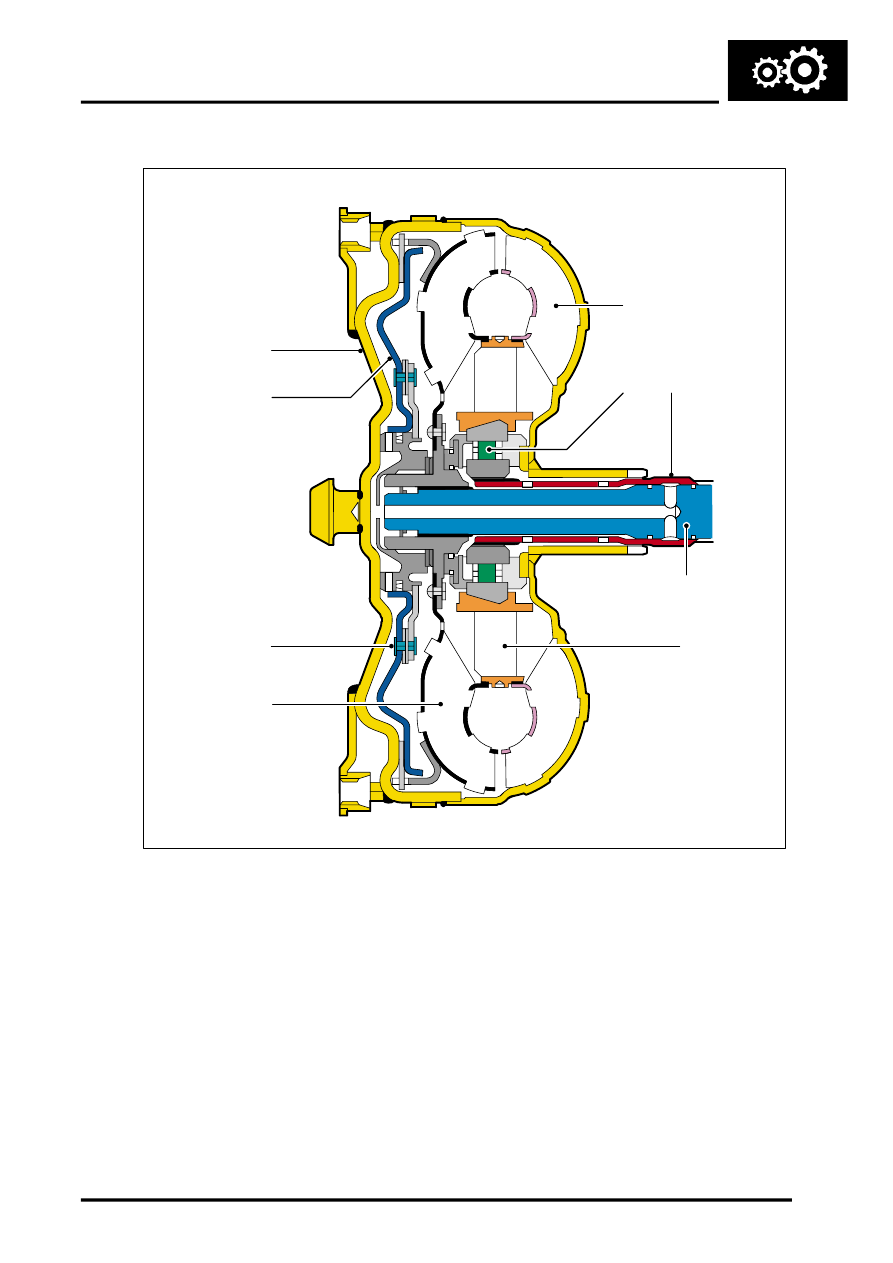

Torque Converter

1 Impeller
2 Freewheel clutch
3 Stator shaft
4 Input shaft
5 Stator

6 Turbine
7 Lockup vibration damper
8 Lock-up clutch piston
9 Converter housing cover

The torque converter is the coupling element between the engine and the gearbox and is located in the bell housing,
on the engine side of the transmission. The driven power from the engine crankshaft is transmitted hydraulically and
mechanically through the torque converter to the transmission. The torque converter is connected to the engine by a
drive plate.

The torque converter comprises an impeller, a stator and a turbine. The torque converter is a sealed unit with all
components located between the converter housing cover and the impeller. The two components are welded together
to form a sealed, fluid filled housing.
