Drain tube - sun/sliding roof - front - each - 5 door

SUNROOF

76-6-8

REPAIRS

Drain tube - sun/sliding roof - front - each
- 5 door

$% 76.84.20

Remove

1. Remove headlining.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining - 5 door.

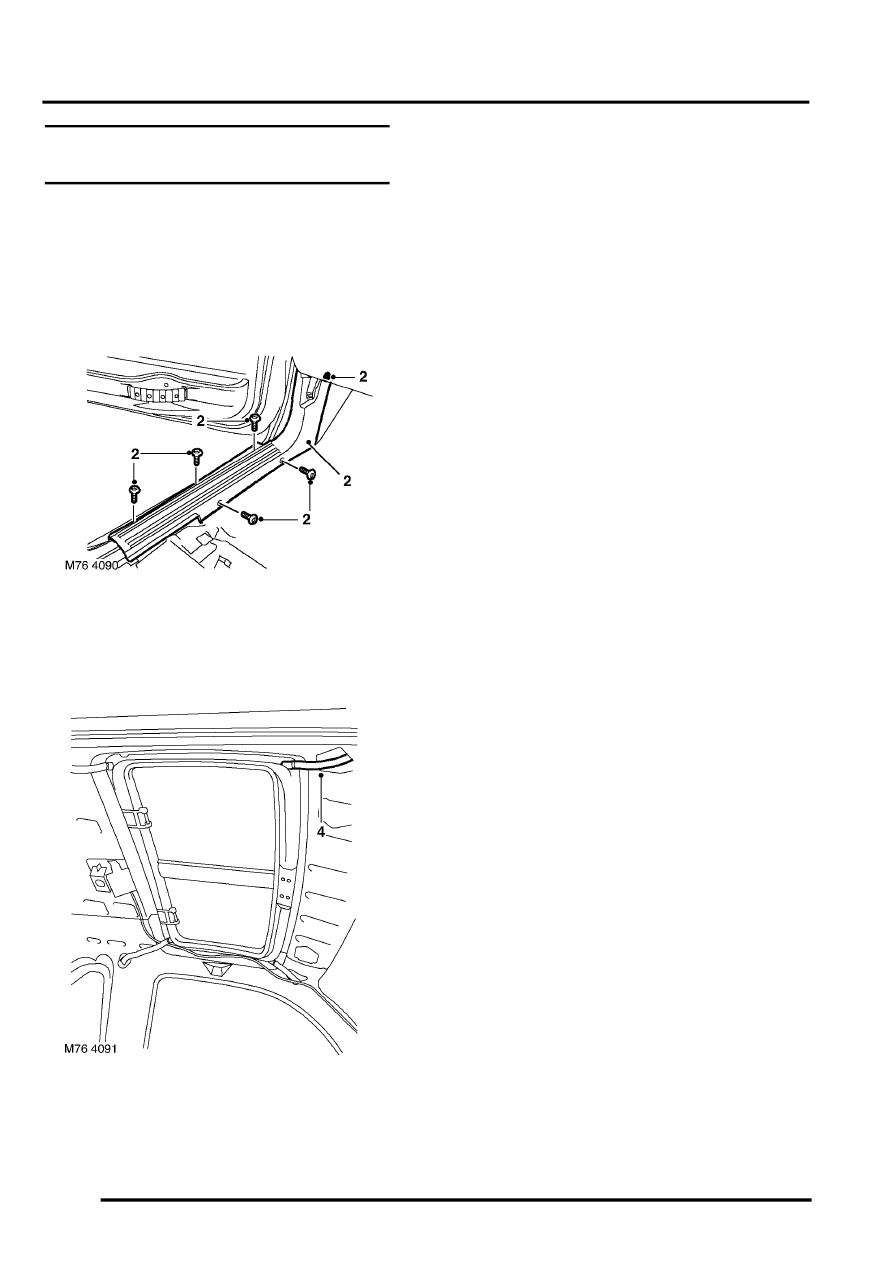

2. Remove scrivet and 5 Torx screws securing

front carpet retainer and remove carpet
retainer.

3. Release drain tube from wheel arch grommet.

4. Disconnect drain tube from sun roof and

discard cable tie.

5. Attach draw string and remove drain tube.

Refit

1. Attach draw string to drain tube and pull into

position.

2. Connect drain tube to sun roof and secure with

new cable tie.

3. Connect drain tube to wheel arch grommet.
4. Secure wheel arch grommet.
5. Fit carpet retainer and secure with Torx screws

and scrivet.

6. Fit headlining.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining - 5 door.
