Seat belt - rear - LH

RESTRAINT SYSTEMS

75-4

REPAIRS

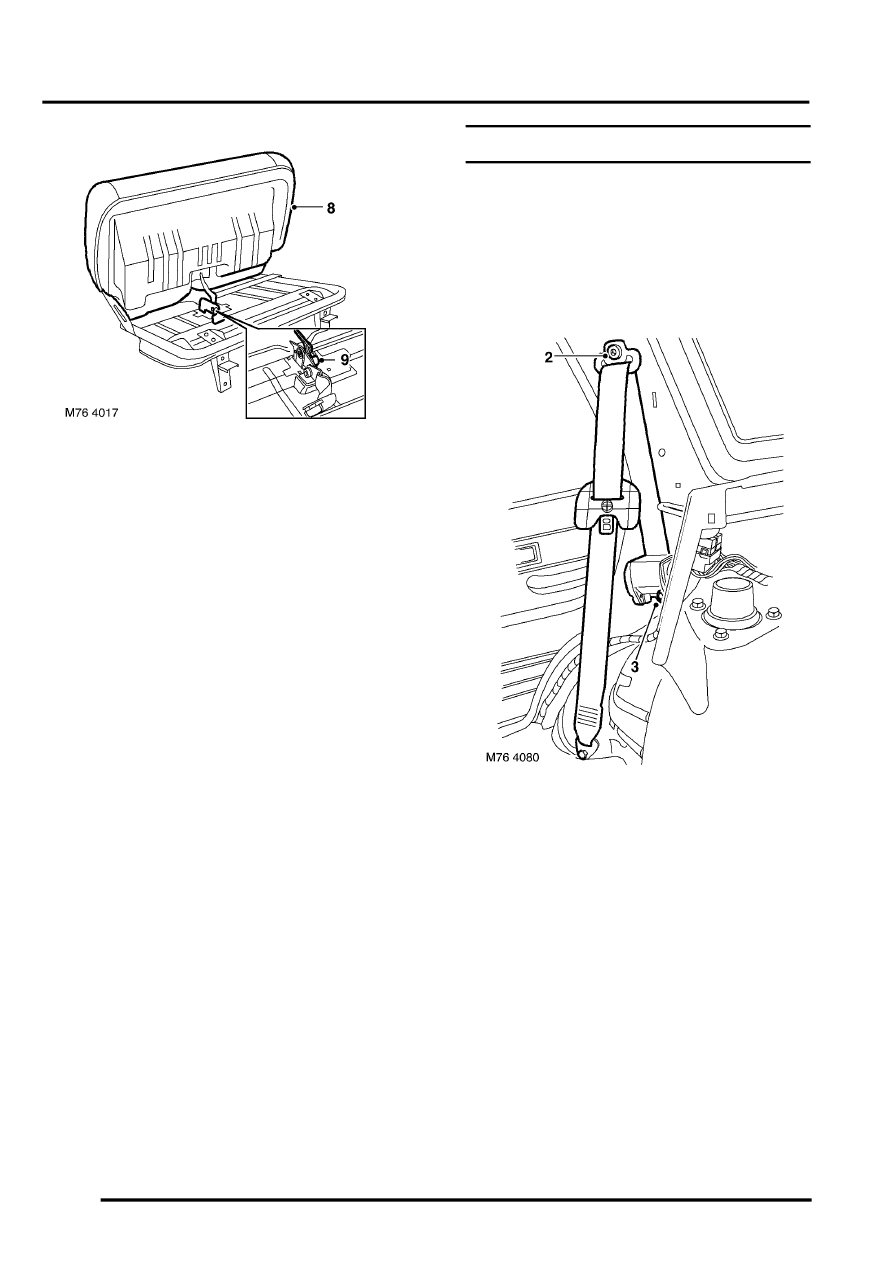

8. Release cover and pad from frame.
9. Remove Torx bolt from centre seat belt anchor

and right seat belt buckle.

10. Remove seat belt and right seat belt buckle.

Refit

1. Position centre seat belt anchor and right seat

belt buckle to seat and tighten Torx bolt to 32
Nm (24 lbf.ft).

2. Fit cover and pad to frame.
3. Fit front and sides of cushion cover to frame.
4. Fit rear of cushion cover to frame.
5. Fit cushion to squab and tighten Torx bolts.
6. Fit end covers and tighten screws.
7. Position seat belt reel in seat squab and tighten

nut to 32 Nm (24 lbf.ft).

8. Fit seat belt reel cover and tighten screws.
9. Fit rear seat.

 +

 SEATS, REPAIRS, Rear seat - RH.

Seat belt - rear - LH

$% 76.73.23

Remove

1. Remove rear quarter upper trim casing.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - upper
- 5 door.

2. Remove Torx bolt from seat belt upper

mounting.

3. Remove Torx bolt from seat belt reel and

remove reel.

Refit

1. Position reel and tighten Torx bolt to 50 Nm (37

lbf.ft).

2. Extend belt, position top mounting and tighten

Torx bolt to 32 Nm (24 lbf.ft).

3. Fit rear quarter upper trim casing.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - upper
- 5 door.
