Inner 'e' post - 5 door (page 2 of 2)

PANEL REPAIRS

REPAIRS 77-2-57

Repair

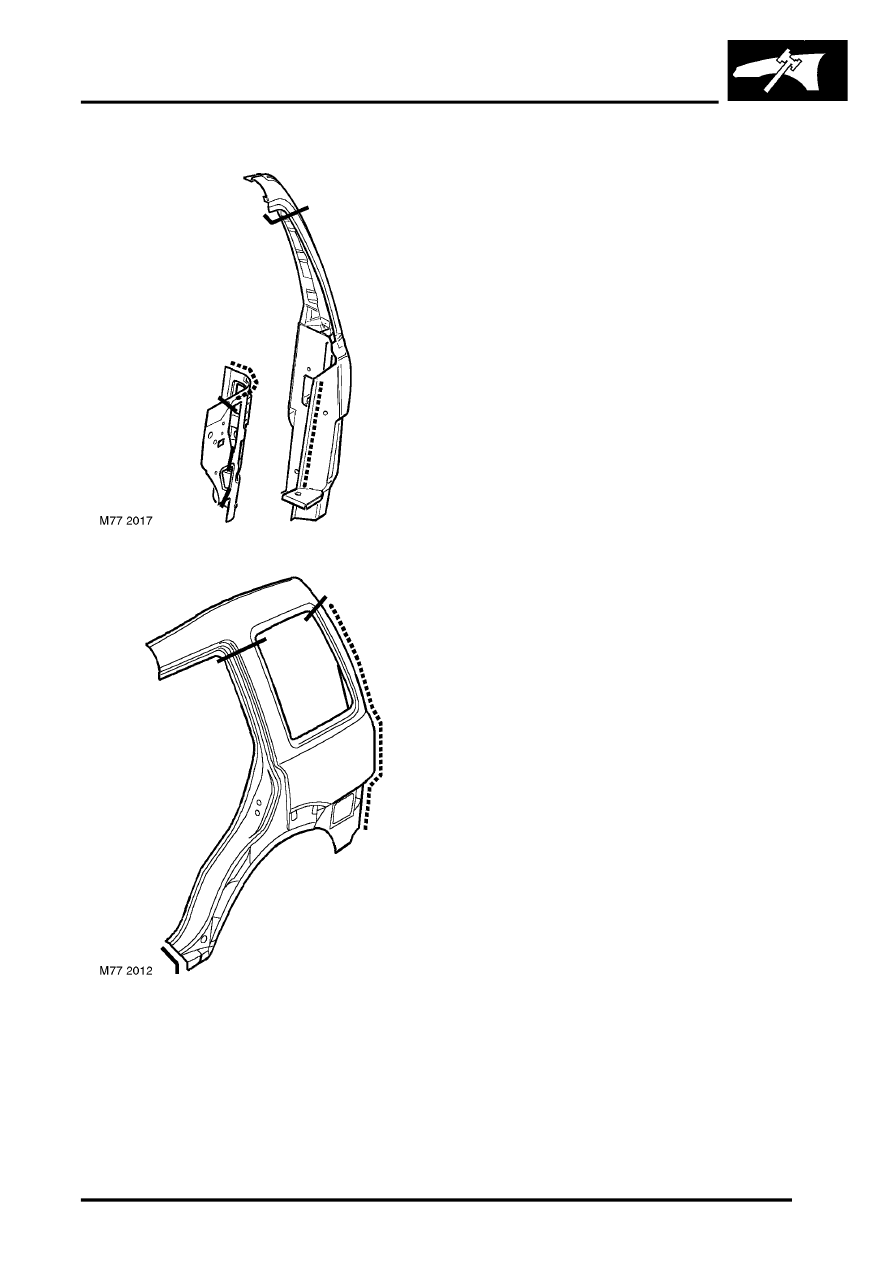

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. LH side: Fit tail door striker.
2. RH side: Fit fuel tank.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Tank - Non NAS.

3. RH side: Fit fuel filler neck.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Filler neck.

4. RH side: Fit tail door.



 +

 DOORS, REPAIRS, Door - tail

assembly - remove for access & refit.

5. Secure vehicle harness to 'E' post.
6. Fit rear body side glass.



 +

 SCREENS, REPAIRS, Glass - body

side - rear.

7. Fit loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

8. Fit rear quarter upper casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - upper
- 5 door.

9. Fit rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

10. Fit tail door aperture seal.
11. Fit tail door glass side finisher.



 +

 DOORS, REPAIRS, Finisher - rear

screen - side - 5 door.

12. Fit tail door glass upper finisher.
13. Fit roof panel finisher.



 +

 DOORS, REPAIRS, Finisher - rear

screen - side - 5 door.

14. Fit tail lamp.



 +

 LIGHTING, REPAIRS, Lamp

assembly - tail.

15. Fit rear wheel arch liner.
16. Fit rear bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper valance - rear - up to 04MY.

17. Fit road wheel(s) and tighten nuts to 115 Nm

(85 lbf.ft).

18. Connect all ECUs.
19. Connect alternator.
20. Connect battery earth lead.
