MANIFOLDS & EXHAUST SYSTEMS - K SERIES KV6 (page 2 of 4)

MANIFOLDS & EXHAUST SYSTEMS - K SERIES KV6

30-3-28 OVERHAUL

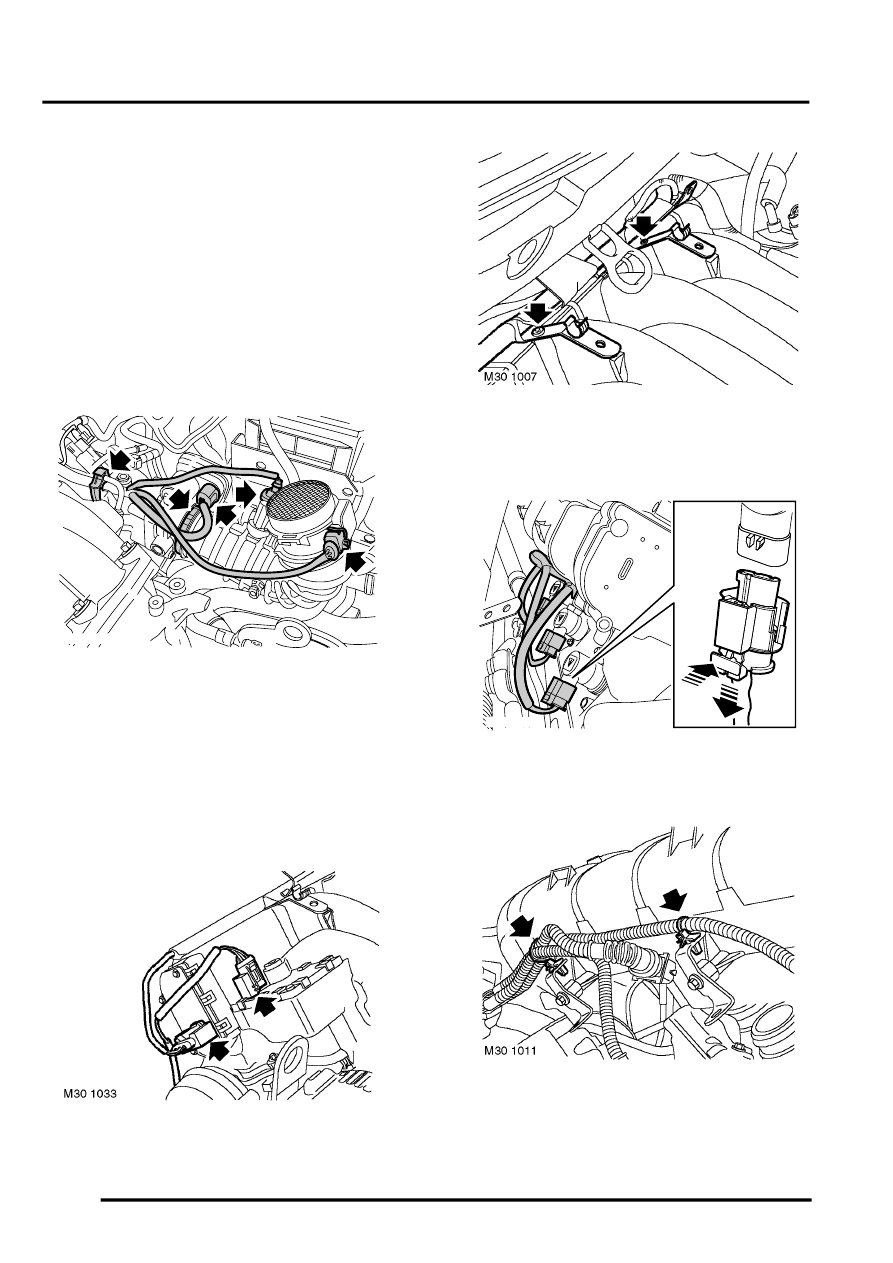

12. NAS models: Remove clip securing vacuum/

breather pipe to engine air intake hose and
disconnect vacuum/breather pipe from air
intake hose. Discard clip.

CAUTION: Always fit plugs to open
connections to prevent contamination.

13. NAS models: Depress locking collars and

release vacuum/breather pipe from LH
camshaft cover, RH camshaft cover link pipe
and inlet manifold chamber. Remove pipe.

CAUTION: Always fit plugs to open
connections to prevent contamination.

14. NAS models: Disconnect multiplug from IAT

and MAF sensors.

15. NAS models: Disconnect multiplug from

throttle body.

16. NAS models: Remove clip securing intake

hose to throttle body, remove intake hose and
MAF sensor assembly. Discard clip.

17. NAS models: Release harness and fuel feed

pipe from clip on inlet manifold chamber.

18. Disconnect multiplugs from VIS motors.

19. Remove 2 screws securing engine harness

brackets to inlet manifold chamber and position
harness aside.

20. Release 3 locking clips and disconnect 3

multiplugs from RH plug top coils.

21. Release 2 clips securing RH plug top coil

harness to inlet manifold chamber support
brackets.

M30 1173

M30 1176
