Heater unit (page 2 of 3)

HEATING AND VENTILATION

80-8

REPAIRS

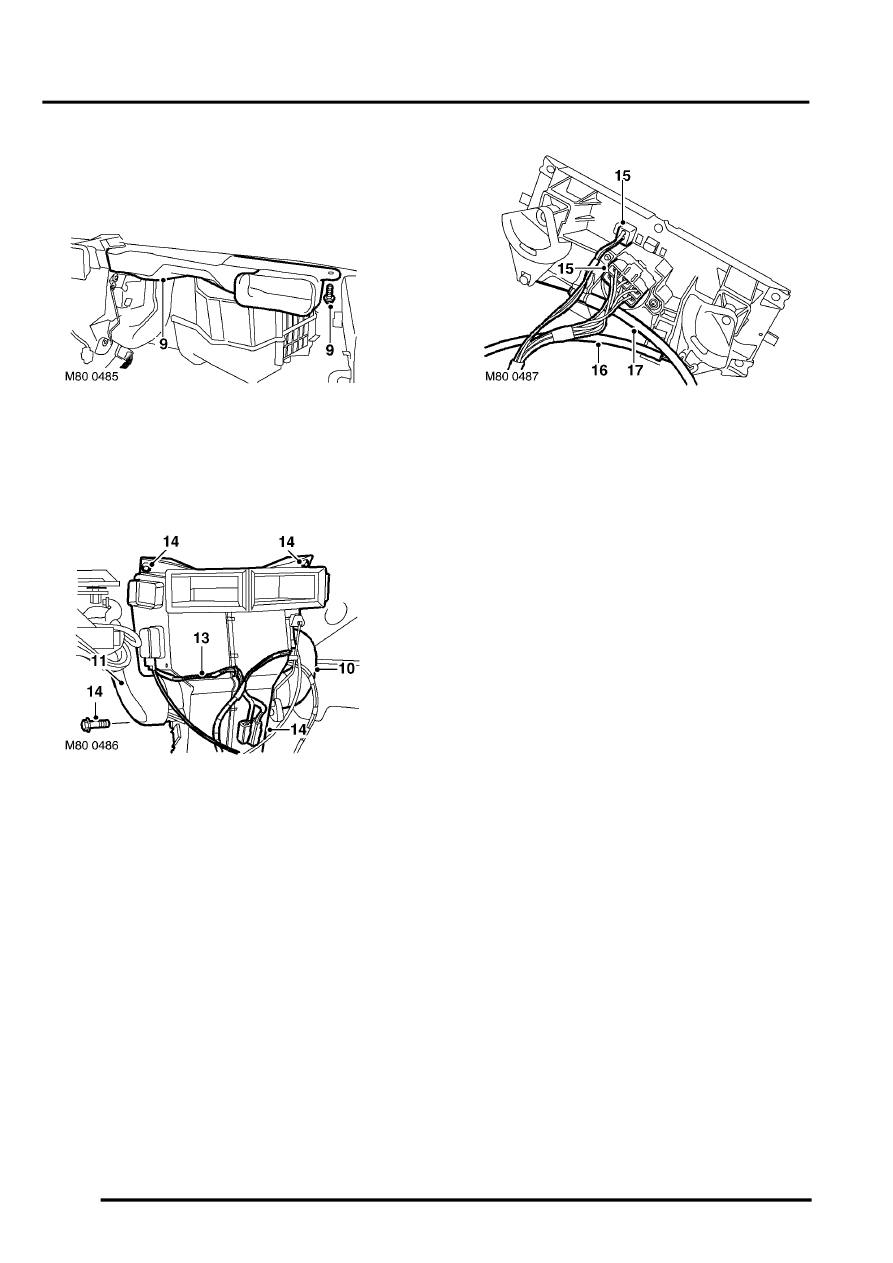

9. NOTE: Models with passenger airbag,

remove carrier.Remove bolt from duct of RH
outer face level vent and release duct from
heater.

10. Release duct of RH demister vent.
11. Release duct of LH demister vent.
12. Release air inlet connector hose.
13. Release harness from 2 clips on heater.
14. Remove 2 nuts and 1 bolt securing heater to

body and remove heater.

NOTE: Do not carry out further dismantling if
component is removed for access only.

15. Disconnect 2 multiplugs from heater controls.
16. Release air blend control cable from lever and

abutment.

17. Release air distribution cable from lever and

abutment.

18. Remove heater controls.
