Fuel burning heater (FBH)

HEATING AND VENTILATION

80-18

REPAIRS

Fuel burning heater (FBH)

$% 80.40.01

Remove

1. Disconnect battery earth lead.
2. Remove front bumper.

 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front - up to 04MY.

3. Drain coolant.

 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

4. Position container to collect coolant spillage.

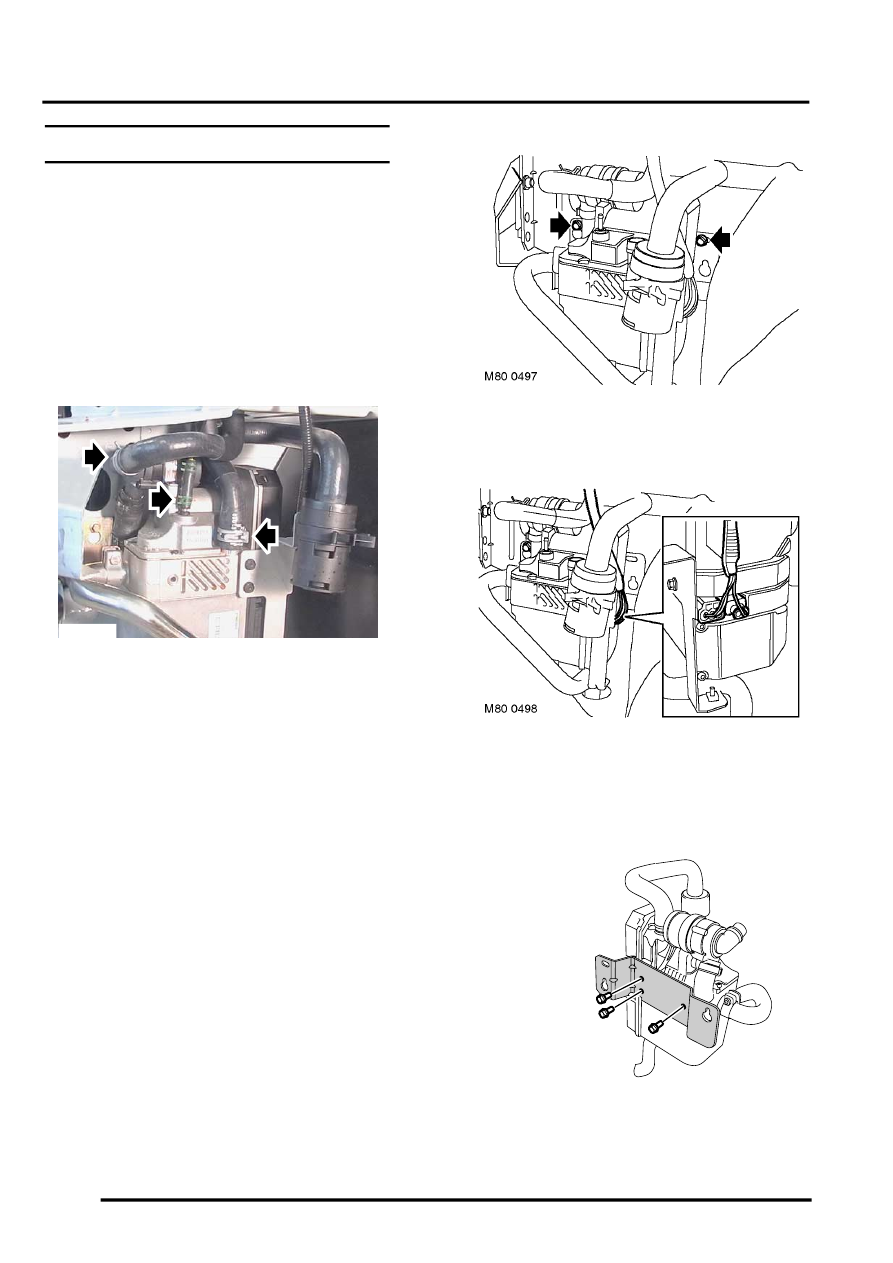

5. Release clips, disconnect coolant feed and

return hoses from FBH.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

6. Position an absorbent cloth, release clip and

remove fuel feed hose from FBH. Plug
connections and move aside.

7. Loosen 1 bolt and remove other bolt securing

FBH mounting bracket to body.

8. Release FBH from mounting, disconnect

multiplugs and move assembly aside.

NOTE: Do not carry out further dismantling if
component is removed for access only.

9. Remove 3 bolts securing FBH to mounting

bracket.

10. Remove bracket.

M80 0496

M80 0499
