Harness - main (page 9 of 10)

HARNESSES

86-7-10 REPAIRS

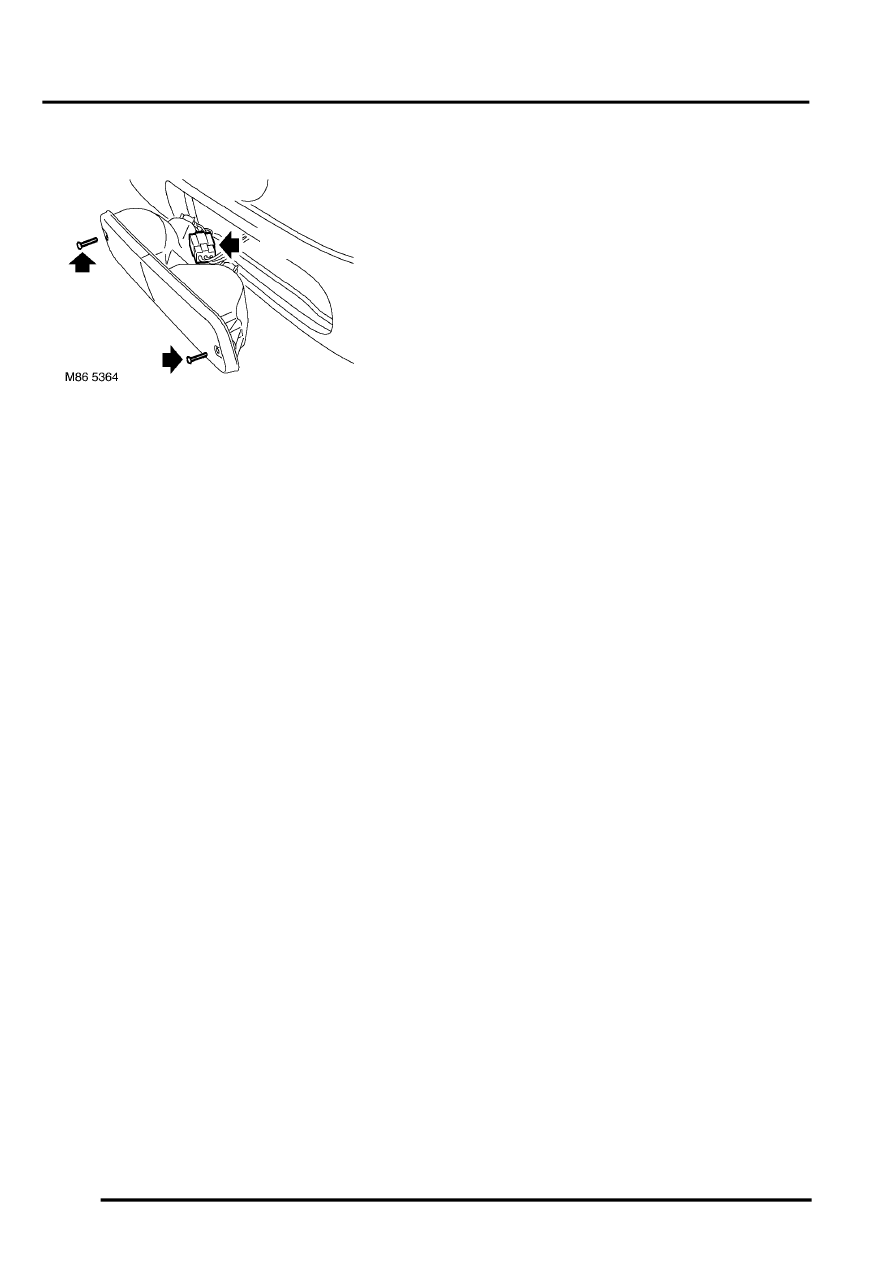

90. Remove 4 screws from rear bumper lamps,

release lamps and disconnect multiplugs.

91. Release harness clips and pull harness into

luggage compartment.

92. Release main harness retaining clips and pull

harness into vehicle interior.

93. Remove main harness.

Refit

1. Lay main harness in vehicle.
2. Locate rear section and secure in retaining

clips.

3. Feed harness to rear bumper lamps, secure in

clips and grommets.

4. Connect multiplugs to rear bumper lamps, fit

rear lamps and secure with screws.

5. Fit LH rear earth header and secure with nut.
6. Connect multiplugs to LH tail lamp.
7. Position RH tail lamp and connect multiplugs.
8. Fit RH tail lamp and secure with Torx screws.
9. Fit RH rear earth header and secure with nut.

10. Connect multiplug to towing electrics.
11. Connect rear screen washer tube.
12. Connect tail door harness multiplugs.
13. Connect and fit rear window lift and wash/wipe

relays.

14. Position harness into luggage compartment.
15. Connect both rear ABS speed sensor

multiplugs and secure harness grommets.

16. Connect multiplug to fuel pump.
17. Fit fuel pump access cover and secure with

screws.

18. Fit luggage compartment carpet.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

19. Connect multiplugs at the base of 'B/C' Posts.
20. Fit all harness clips to interior of vehicle.
21. Fit multiplugs and earth header to LH lower 'A'

post.

22. Fit earth header to RH lower 'A' post.
23. Connect multiplug to window lift ECU.
24. Fit face level vent ducting.
25. Fit steering column to bracket and secure with

nuts.

26. Fit rear heater ducting and secure with nut.
27. Secure harness to rear heater ducting with

clips.

28. Position mounting bracket and secure relays.
29. Connect Lucar to handbrake switch.
30. Manual gearbox only: Connect multiplug to

gear lever hill descent switch.

31. Connect multiplug to accelerometer.
32. Automatic gearbox only: Connect multiplugs

to gear selector.

33. Connect heated oxygen sensor multiplug.
34. Fit earth header to floor tunnel and secure with

nut.

35. Fit earth lead to airbag ECU and secure with

bolt.

36. Connect multiplug to airbag ECU.
37. Connect multiplugs to brake light switch and

brake pedal position switch.

38. Connect multiplug to throttle position sensor.
39. Fit harness clip to steering column.
40. Connect multiplug to steering column switch.
