Fuel system - pressure test - K1.8 (FUEL DELIVERY SYSTEM - PETROL)

FUEL DELIVERY SYSTEM - PETROL

ADJUSTMENTS

19-2-5

Fuel system - pressure test - KV6 - NAS

$% 19.50.13

Remove

1. Remove acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

2. Position absorbent cloth beneath fuel rail.

WARNING: Fuel vapour is highly flammable
and in confined spaces is also explosive
and toxic. Always have a fire extinguisher
containing foam, CO

2

, gas or powder close

at hand when handling or draining fuel.

3. Up to 03MY: Remove nut and bolt securing coil

and position coil aside.

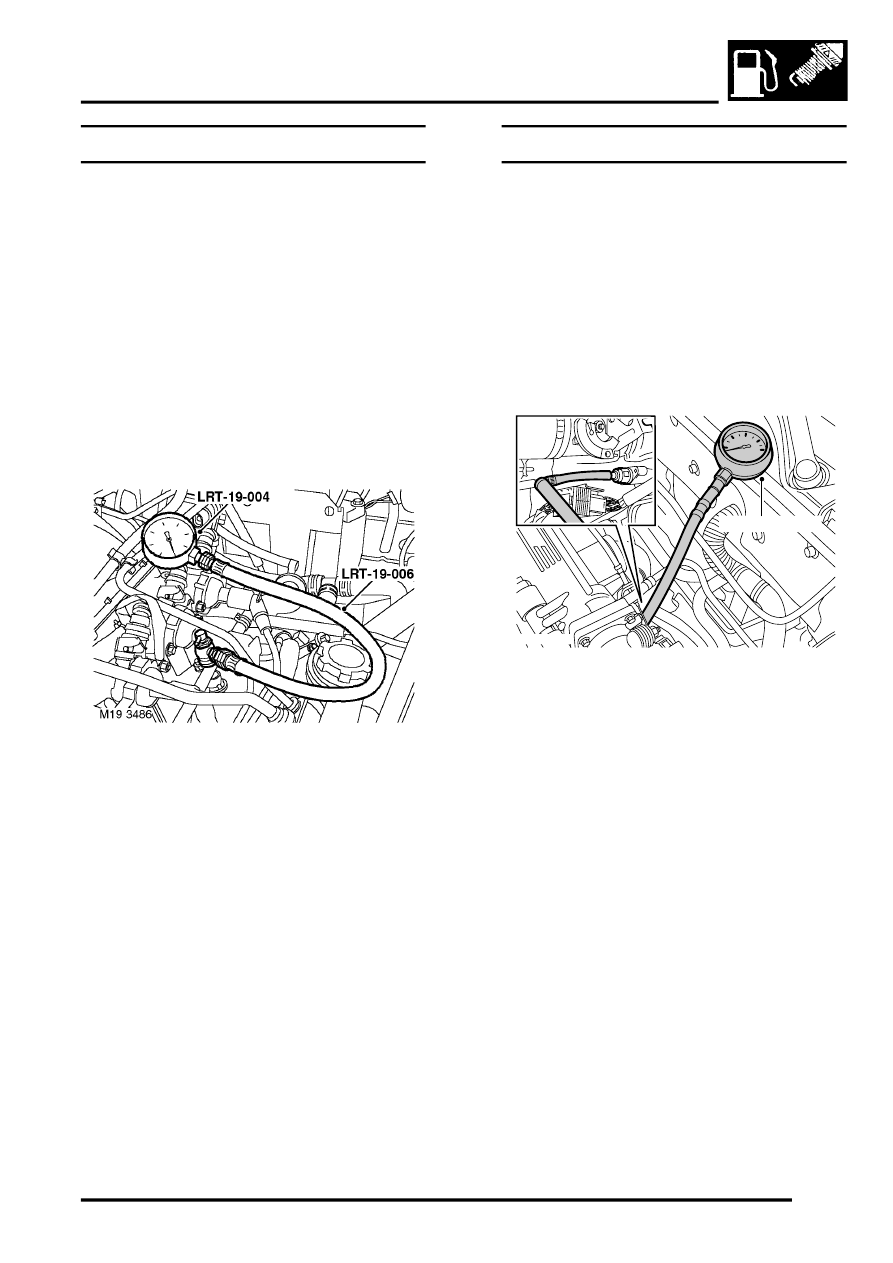

4. Connect adaptor LRT-19-006, to pressure

gauge LRT-19-004 .

5. Remove schraeder valve cap.
6. Connect pressure gauge to fuel rail schraeder

valve.

7. Start engine. Pressure at idle = 3.4 bar. If

pressure is below 3.4 bar, suspect the following
in order: fuel hoses, filter, regulator and pump.

Refit

1. Stop engine.
2. Disconnect pressure gauge  LRT-19-006 and

adapter LRT-19-004 from fuel rail.

3. Up to 03MY: Fit and tighten nut and bolt

securing coil.

4. Fit acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

Fuel system - pressure test - K1.8

$% 19.50.13

Check

1. Disconnect battery earth lead.
2. Position absorbent cloth beneath fuel pipe to

catch spillage.

WARNING: The spilling of fuel is
unavoidable during this operation. Ensure
that all necessary precautions are taken to
prevent fire and explosion.

3. Disconnect fuel pipe from inlet manifold.
4. Connect LRT-19-004A to manifold and fuel

pipe.

Note:: LRT-19-004X can be used as an
alternative.

5. Connect battery earth lead.
6. Start engine. Pressure at idle = 3.6 bar

±

 0.2

bar.

7. Stop engine. If pressure is out of tolerance

suspect the following in order: fuel hoses, filter
and pump.

8. Remove plug, reconnect vacuum hose and

secure hose with clip.

9. Disconnect battery earth lead.

10. Disconnect LRT-19-004A from fuel pipe and

inlet manifold.

11. Connect fuel pipe to manifold.
12. Connect battery earth lead.

LRT - 19 -004A

M19 3675
